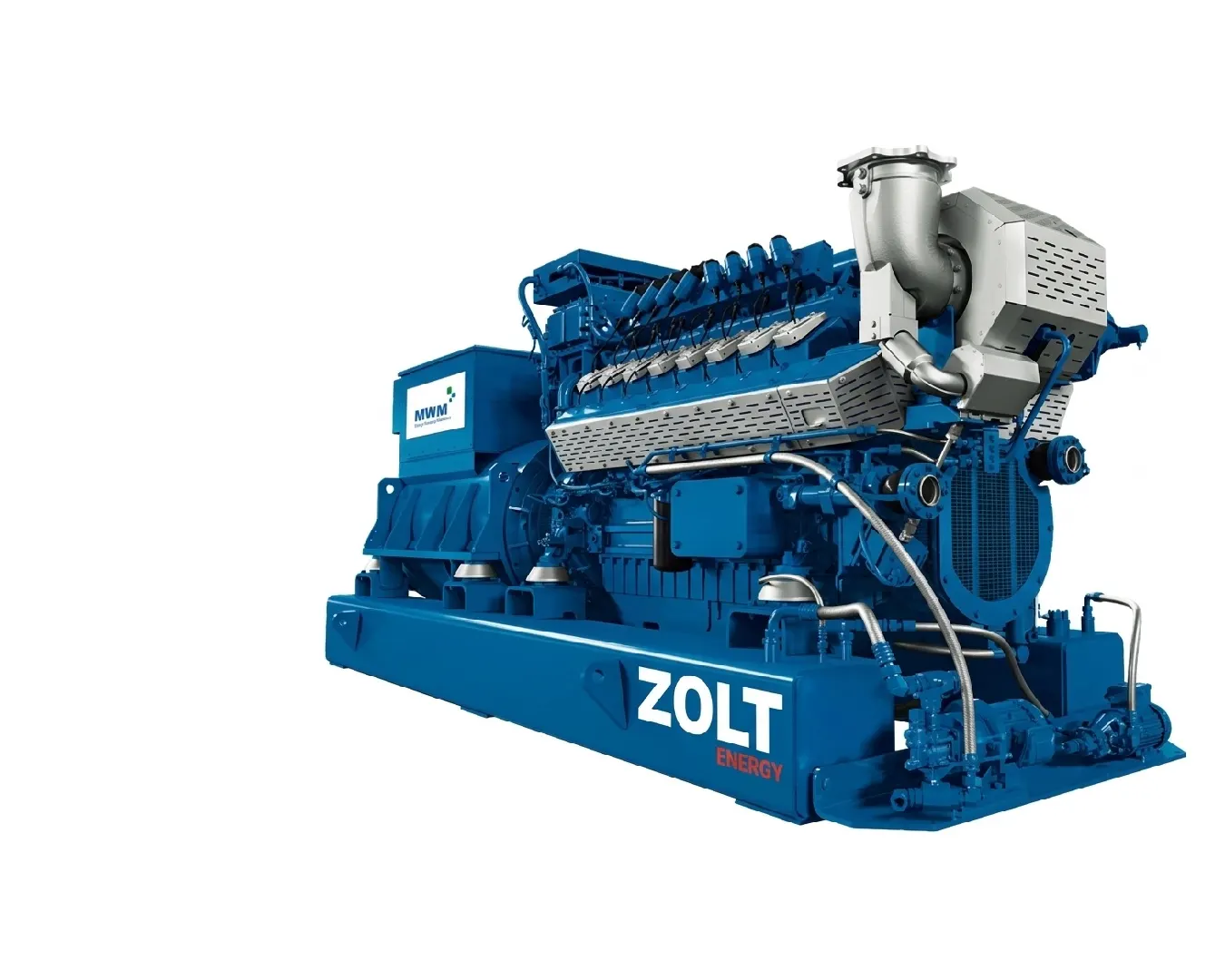

Газопоршневая электростанция GG1000M

Газопоршневая электростанция GG1000M

GG1000M - газопоршневая электростанция промышленного класса, предназначенная для непрерывной выработки электрической и тепловой энергии. Установка рассчитана на постоянный режим эксплуатации и обеспечивает 1000 кВт электрической мощности при частоте сети 50 Гц.

В качестве топлива используется природный газ, а силовую основу станции составляет двигатель MWM TCG 3016 V16S с рабочим объемом 35 л. Двигатель имеет 16 цилиндров и работает с частотой вращения коленвала 1500 об/мин.

Электростанция ориентирована на объекты, которым требуется надежный источник энергии с высокой эффективностью использования топлива и возможностью одновременного получения электрической и тепловой энергии. Благодаря общему КПД 88% оборудование подходит для задач распределенной энергетики и комплексного энергоснабжения предприятий.

Назначение и возможности GG1000M

Газопоршневая электростанция может использоваться в качестве основного источника электроэнергии на объектах с постоянным потреблением. Режим работы COP (Continuous Operating Power) предполагает эксплуатацию оборудования с постоянной нагрузкой в соответствии с установленными условиями.

Одновременно с электрической энергией установка производит 1139 кВт тепловой мощности. Это позволяет применять станцию в проектах, где востребована когенерация - совместное производство электричества и полезного тепла.

GG1000M может представлять интерес для промышленных предприятий, объектов коммунальной инфраструктуры, производственных комплексов и других потребителей, где важно максимально эффективно использовать энергетический потенциал природного газа.

Преимущества газопоршневой электростанции:

• 1000 кВт электрической мощности для постоянного энергоснабжения.
• Работа на природном газе.
• Высокий общий КПД 88% при комплексном использовании вырабатываемой энергии.
• Тепловая мощность 1139 кВт для организации когенерационных систем.
• Электронная система зажигания двигателя.
• 16-цилиндровый двигатель MWM с рабочим объемом 35 л.
• Оптимизированный удельный расход масла - 0.1 г/кВт·ч.
• Продолжительный ресурс до капитального ремонта - 80000 часов.
• Интервал технического обслуживания - 4000 часов.
• Возможность подключения к электрическим системам с различным уровнем напряжения.
• Компактное для оборудования данного класса размещение при массе станции 8500 кг.

Двигатель MWM TCG 3016 V16S

Станция оснащена газовым двигателем MWM TCG 3016 V16S. Силовой агрегат имеет 16 цилиндров и рабочий объем 35 л. Частота вращения коленвала составляет 1500 об/мин, что соответствует рабочему режиму генераторной установки с частотой 50 Гц.

Для воспламенения газовоздушной смеси применяется электронная система зажигания. Такое решение является частью системы управления рабочим процессом двигателя и обеспечивает контролируемое формирование искры.

Электрическая часть

Для преобразования механической энергии двигателя в электрическую используется генератор Leroy Somer. Электростанция относится к трехфазным энергетическим установкам и рассчитана на работу с частотой 50 Гц.

В зависимости от конфигурации энергосистемы предусмотрены варианты выходного напряжения 400, 6300 и 10500 В. Это расширяет возможности интеграции GG1000M в различные схемы электроснабжения.

Когенерация: электрическая и тепловая энергия

Одно из ключевых преимуществ GG1000M - возможность использовать не только вырабатываемую электроэнергию, но и тепловой потенциал установки.

При электрической мощности 1000 кВт станция обеспечивает 1139 кВт тепловой мощности. Тепловой КПД составляет 47%, а общий КПД системы достигает 88%.

Такой формат работы позволяет повысить эффективность использования природного газа за счет полезного применения тепла, которое при обычной генерации электроэнергии могло бы теряться. Конкретная схема утилизации тепловой энергии определяется проектом объекта и его потребностями.

Система охлаждения и техническое обслуживание

Для поддержания требуемого температурного режима предусмотрена система охлаждения объемом 151 л. Емкость масляной системы составляет 205 л.

Регламентный интервал обслуживания указан на уровне 4000 часов, что позволяет планировать технические работы с учетом продолжительных циклов эксплуатации.

Заявленный ресурс работы до капитального ремонта составляет 80000 часов. Фактический срок службы оборудования зависит от режима нагрузки, качества топлива, соблюдения требований производителя и своевременного выполнения регламентных операций.

Габариты и масса

При проектировании места размещения необходимо учитывать размеры и массу оборудования. Габариты GG1000M составляют 4200 × 1780 × 2150 мм, масса - 8500 кг.

GG1000M для постоянного энергоснабжения

Газопоршневая электростанция GG1000M - решение для объектов, которым необходима постоянная генерация электроэнергии с возможностью полезного использования тепла. При мощности 1000 кВт установка способна работать в режиме COP и одновременно обеспечивать 1139 кВт тепловой мощности.

Газовый двигатель MWM TCG 3016 V16S, генератор Leroy Somer, электронная система зажигания, высокий общий КПД и продолжительный межсервисный ресурс делают GG1000M подходящей основой для проектов распределенной энергетики.

Перед выбором оборудования рекомендуется выполнить расчет электрической и тепловой нагрузки, определить требуемое напряжение сети, оценить параметры газоснабжения и разработать схему размещения станции с учетом требований конкретного объекта.
