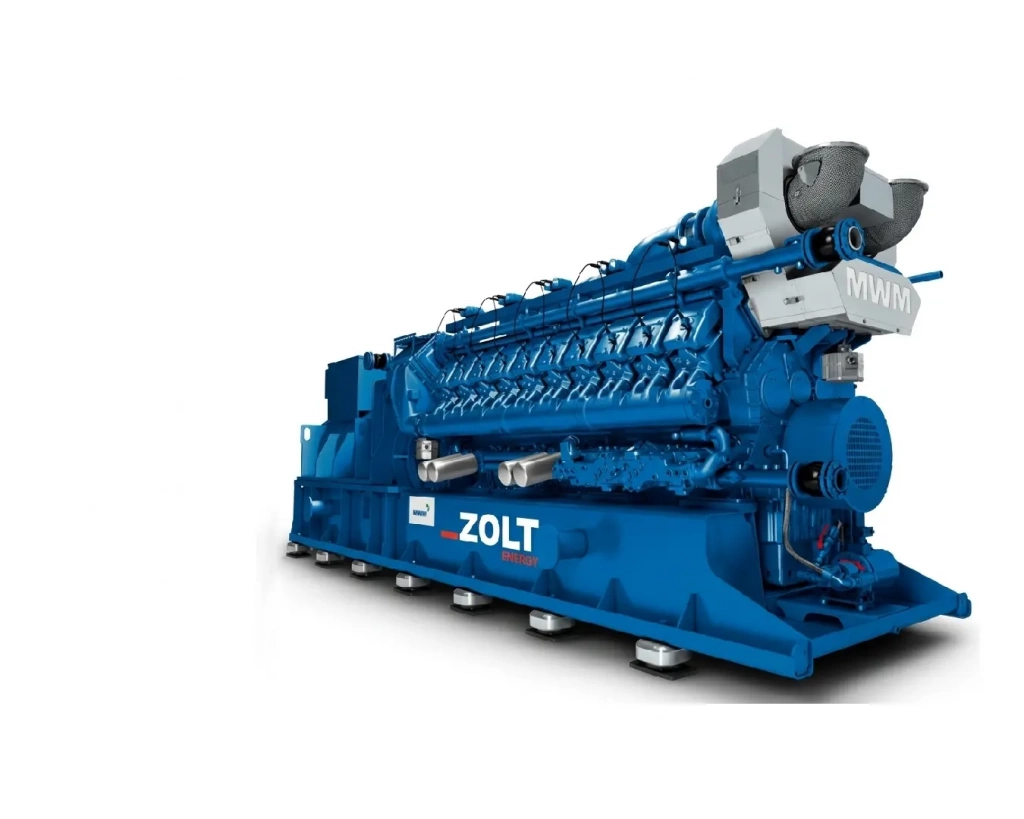

Газопоршневая электростанция GG1200M

Газопоршневая электростанция GG1200M

GG1200M - газопоршневая электростанция для постоянной генерации электрической и тепловой энергии на объектах с высокой потребностью в энергоснабжении. Установка рассчитана на работу в режиме COP (Continuous Operating Power) и выдает 1200 кВт электрической мощности.

Станция работает на природном газе и оснащается двигателем MWM TCG 2020 V12 с рабочим объемом 53 л. Электрическая часть построена на генераторе Leroy Somer, а трехфазная система рассчитана на частоту 50 Гц и выходные напряжения 400, 6300 и 10500 В.

Помимо электричества GG1200M способна производить 1190 кВт тепловой мощности. Благодаря этому оборудование может использоваться в составе когенерационных комплексов, где тепло от работы двигателя направляется на полезные нужды объекта.

Назначение GG1200M

Газопоршневая установка предназначена для объектов, которым требуется стабильная генерация электроэнергии в течение продолжительного времени. Постоянный режим эксплуатации позволяет рассматривать GG1200M как основу автономной или распределенной энергетической системы.

Использование природного газа в качестве топлива и одновременная выработка электрической и тепловой энергии позволяют организовать более комплексное использование топливного ресурса.

Станция может применяться на промышленных предприятиях, объектах коммерческой инфраструктуры, производственных площадках и других объектах, где необходимо обеспечить постоянное энергоснабжение и рационально использовать доступные энергетические ресурсы.

Преимущества газопоршневой электростанции

• 1200 кВт электрической мощности в постоянном режиме работы.
• Одновременное получение электрической и тепловой энергии.
• 1190 кВт тепловой мощности для организации когенерационного цикла.
• Работа на природном газе.
• Двигатель MWM TCG 2020 V12 с рабочим объемом 53 л.
• 12 цилиндров и частота вращения коленвала 1500 об/мин.
• Электронная система зажигания.
• Генератор Leroy Somer.
• Возможность работы с напряжением 400, 6300 и 10500 В.
• Общий КПД установки достигает 86%.
• Режим эксплуатации COP для постоянной генерации.
• Ресурс работы до капитального ремонта - 64000 часов.

Двигатель MWM TCG 2020 V12

В составе GG1200M используется газовый двигатель MWM TCG 2020 V12. Силовой агрегат имеет 12 цилиндров и рабочий объем 53 л. Частота вращения коленвала составляет 1500 об/мин, что соответствует рабочим параметрам генерации электроэнергии с частотой 50 Гц.

Для воспламенения топливной смеси используется электронная система зажигания. Конструкция двигателя рассчитана на продолжительную эксплуатацию в составе газопоршневой энергетической установки.

Генератор Leroy Somer

Преобразование механической энергии двигателя в электрическую осуществляется генератором Leroy Somer. Электрическая система установки выполнена в трехфазном исполнении и рассчитана на частоту 50 Гц.

Для подключения к различным схемам электроснабжения предусмотрены варианты выходного напряжения 400, 6300 и 10500 В. Выбор конкретного напряжения осуществляется с учетом конфигурации энергосистемы объекта.

Электрическая и тепловая генерация

GG1200M предназначена не только для получения электрической энергии. В процессе работы двигатель выделяет значительное количество тепла, которое может быть направлено на полезные нужды объекта в рамках когенерационной системы.

Электрическая мощность станции составляет 1200 кВт, а тепловая - 1190 кВт. Тепловой КПД достигает 43%, общий КПД установки составляет 86%.

Такой формат эксплуатации позволяет использовать энергетический потенциал природного газа более полно по сравнению с системой, в которой востребована только электрическая составляющая.

Расход топлива и эксплуатационные параметры

В качестве топлива для GG1200M используется природный газ. Заявленный расход составляет 289 м³/ч.

Установка рассчитана на постоянный режим работы, поэтому при проектировании системы необходимо учитывать параметры газоснабжения и возможность обеспечения требуемого объема топлива на протяжении всего рабочего цикла.

Система охлаждения и обслуживание

Для отвода тепла от двигателя предусмотрена система охлаждения объемом 111 л. Масляная система имеет емкость 205 л.

Регламентный интервал обслуживания составляет 2000 часов. При соблюдении требований производителя, использовании подходящего топлива и своевременном выполнении технических работ заявленный ресурс до капитального ремонта достигает 64000 часов.

Фактические эксплуатационные показатели зависят от нагрузки, условий размещения, качества технического обслуживания и других параметров конкретного объекта.

Габариты и масса

GG1200M относится к крупному промышленному энергетическому оборудованию. Габаритные размеры станции составляют 4790 × 1810 × 2210 мм, масса - 11700 кг.

При подготовке места монтажа необходимо учитывать не только размеры установки, но и нагрузку на основание, возможности транспортировки, требования к обслуживанию, вентиляции и подключению инженерных систем.

GG1200M - решение для постоянной генерации

Газопоршневая электростанция GG1200M разработана для задач, где требуется постоянная выработка электрической энергии с возможностью дополнительного использования теплового ресурса.

Мощность 1200 кВт, тепловая производительность 1190 кВт, общий КПД 86%, двигатель MWM TCG 2020 V12 и генератор Leroy Somer формируют энергетический комплекс для промышленного применения.

Возможность выбора выходного напряжения 400, 6300 или 10500 В позволяет адаптировать станцию к различным схемам подключения. Перед поставкой оборудования рекомендуется выполнить расчет электрической и тепловой нагрузки, проверить параметры газовой инфраструктуры и определить требования к месту размещения.
