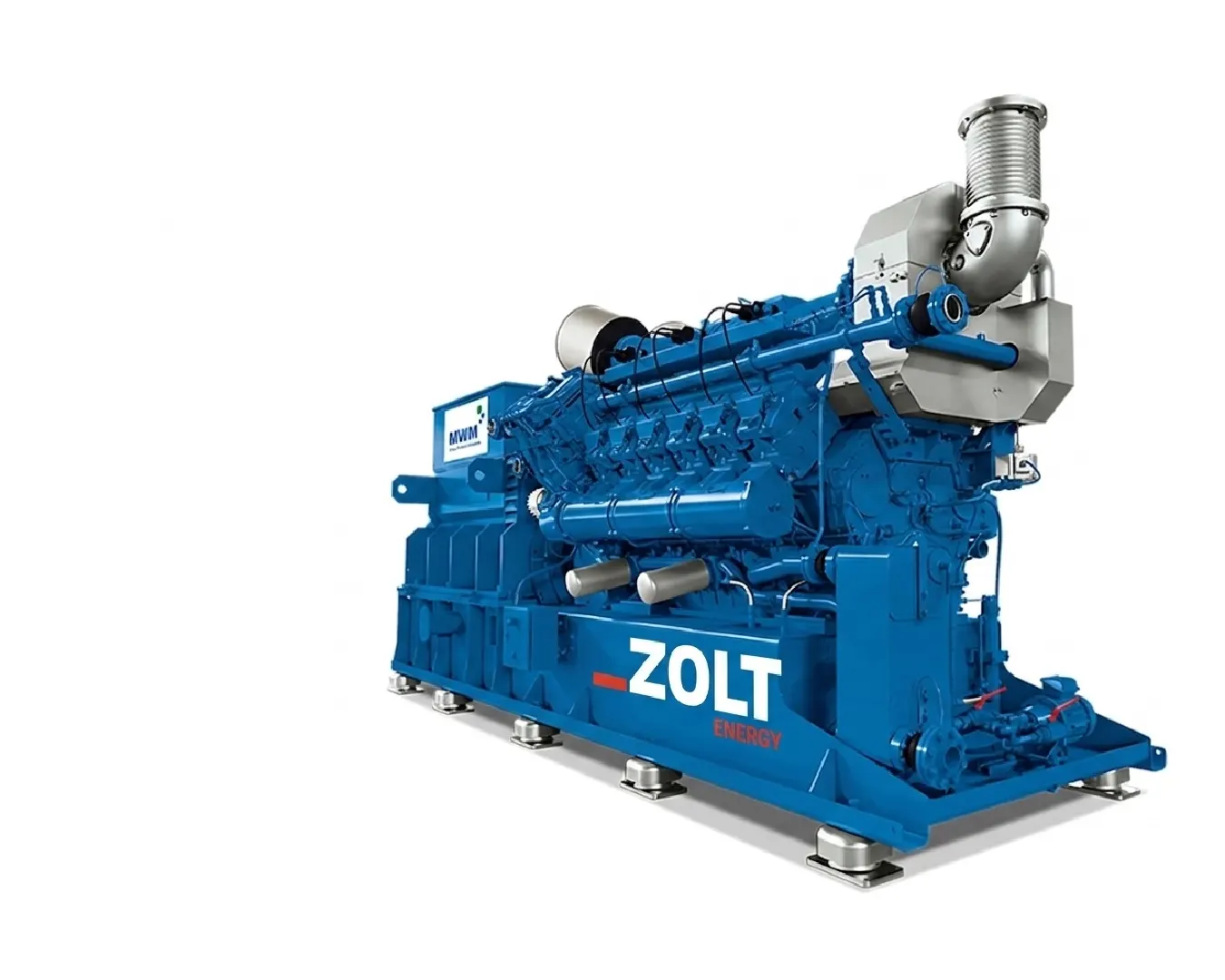

Газопоршневая электростанция GG1380M

Газопоршневая электростанция GG1380M

GG1380M - газопоршневая электростанция промышленного назначения, рассчитанная на постоянную выработку электрической и тепловой энергии. Установка развивает 1380 кВт электрической мощности и предназначена для работы в режиме COP (Continuous Operating Power).

В качестве топлива используется природный газ. Силовой агрегат станции - двигатель MWM TCG 3020 V12 с рабочим объемом 50 л и 12 цилиндрами. Электрическая энергия вырабатывается генератором Leroy Somer, а частота вращения коленвала двигателя составляет 1500 об/мин.

Помимо электрической мощности, установка обеспечивает 1300 кВт тепловой мощности. Благодаря этому GG1380M может применяться в когенерационных проектах, где необходимо получать электричество и одновременно использовать тепло, образующееся в процессе работы двигателя.

Назначение и область применения

Газопоршневая электростанция GG1380M предназначена для объектов с постоянной потребностью в электроэнергии. Станция может использоваться как самостоятельный источник питания либо интегрироваться в состав распределенной энергетической системы предприятия.

Особенность оборудования - возможность комплексного использования энергии природного газа. Помимо генерации электроэнергии мощностью 1380 кВт, установка вырабатывает 1300 кВт тепла, которое при соответствующей инженерной схеме может использоваться для отопления, горячего водоснабжения или технологических процессов.

GG1380M подходит для промышленных и коммерческих объектов, производственных комплексов, энергетических площадок и других потребителей, которым требуется стабильная работа оборудования в постоянном режиме.

Преимущества GG1380M:

• 1380 кВт электрической мощности в режиме постоянной эксплуатации.
• Работа на природном газе.
• Одновременная выработка электрической и тепловой энергии.
• 1300 кВт тепловой мощности для организации когенерационного цикла.
• Двигатель MWM TCG 3020 V12 с рабочим объемом 50 л.
• 12 цилиндров и частота вращения 1500 об/мин.
• Электронная система зажигания.
• Генератор Leroy Somer.
• Общий КПД установки - 87%.
• Тепловой КПД - 43%.
• Возможность подключения к сетям с напряжением 400, 6300 и 10500 В.
• Продолжительный заявленный ресурс до капитального ремонта - 80000 часов.
• Регламентный интервал обслуживания - 4000 часов.

Двигатель MWM TCG 3020 V12

В составе GG1380M применяется газовый двигатель MWM TCG 3020 V12. Агрегат имеет 12 цилиндров и рабочий объем 50 л. При работе станции частота вращения коленвала составляет 1500 об/мин.

Двигатель оборудован электронной системой зажигания. Конструкция рассчитана на эксплуатацию в составе стационарной газопоршневой электростанции с постоянной нагрузкой.

Генератор Leroy Somer

Электрическая часть станции выполнена на базе генератора Leroy Somer. Установка имеет трехфазную схему генерации и работает с промышленной частотой 50 Гц.

Для интеграции в различные электрические системы предусмотрены варианты выходного напряжения 400, 6300 и 10500 В. Конкретная конфигурация подключения определяется параметрами энергосистемы объекта.

Когенерационный потенциал

GG1380M позволяет использовать установку не только для производства электричества. В процессе работы двигателя образуется значительное количество тепла, которое может быть направлено на полезные нужды объекта при организации соответствующей системы утилизации.

Электрическая мощность станции составляет 1380 кВт, а тепловая - 1300 кВт. При этом общий КПД достигает 87%, а тепловой КПД составляет 43%.

Использование тепловой энергии позволяет повысить эффективность энергетического комплекса и расширить функциональность станции в проектах, где одновременно востребованы электричество и тепло.

Расход топлива и режим эксплуатации

Основным топливом для GG1380M является природный газ. Заявленный расход составляет 289 м³/ч.

Станция предназначена для постоянной эксплуатации, поэтому при подготовке проекта необходимо заранее оценить пропускную способность газовой инфраструктуры и обеспечить подачу топлива в требуемом объеме.

Системы охлаждения и смазки

Для поддержания рабочего температурного режима двигатель оснащен системой охлаждения объемом 111 л. Емкость масляной системы составляет 205 л.

Регламентный интервал технического обслуживания установлен на уровне 4000 часов. Заявленный ресурс работы до капитального ремонта достигает 80000 часов.

Фактические сроки эксплуатации оборудования зависят от режима нагрузки, качества природного газа, условий размещения, соблюдения регламентов и своевременного проведения технического обслуживания.

Габариты и масса

GG1380M представляет собой крупный стационарный энергетический агрегат. Размеры оборудования составляют 5080 × 1710 × 2190 мм, масса - 13000 кг.

Перед монтажом необходимо подготовить основание, способное выдерживать нагрузку от оборудования, а также обеспечить необходимые условия для обслуживания, вентиляции и подключения инженерных коммуникаций.

GG1380M - промышленная энергетическая установка на природном газе

Газопоршневая электростанция GG1380M предназначена для постоянной генерации электроэнергии и может стать основой автономного или распределенного энергетического комплекса.

Станция сочетает 1380 кВт электрической мощности и 1300 кВт тепловой мощности, позволяя использовать оборудование в когенерационных системах. Двигатель MWM TCG 3020 V12, генератор Leroy Somer, электронная система зажигания и заявленный ресурс до капитального ремонта 80000 часов определяют основные эксплуатационные характеристики модели.

Благодаря возможности работы с выходным напряжением 400, 6300 и 10500 В GG1380M может интегрироваться в различные варианты электроснабжения.

Перед выбором оборудования рекомендуется выполнить расчет электрической и тепловой нагрузки, проверить характеристики газовой сети и определить требования к месту установки с учетом массы, габаритов и условий последующего технического обслуживания.
