Газопоршневая электростанция GG1840M

Газопоршневая электростанция GG1840M

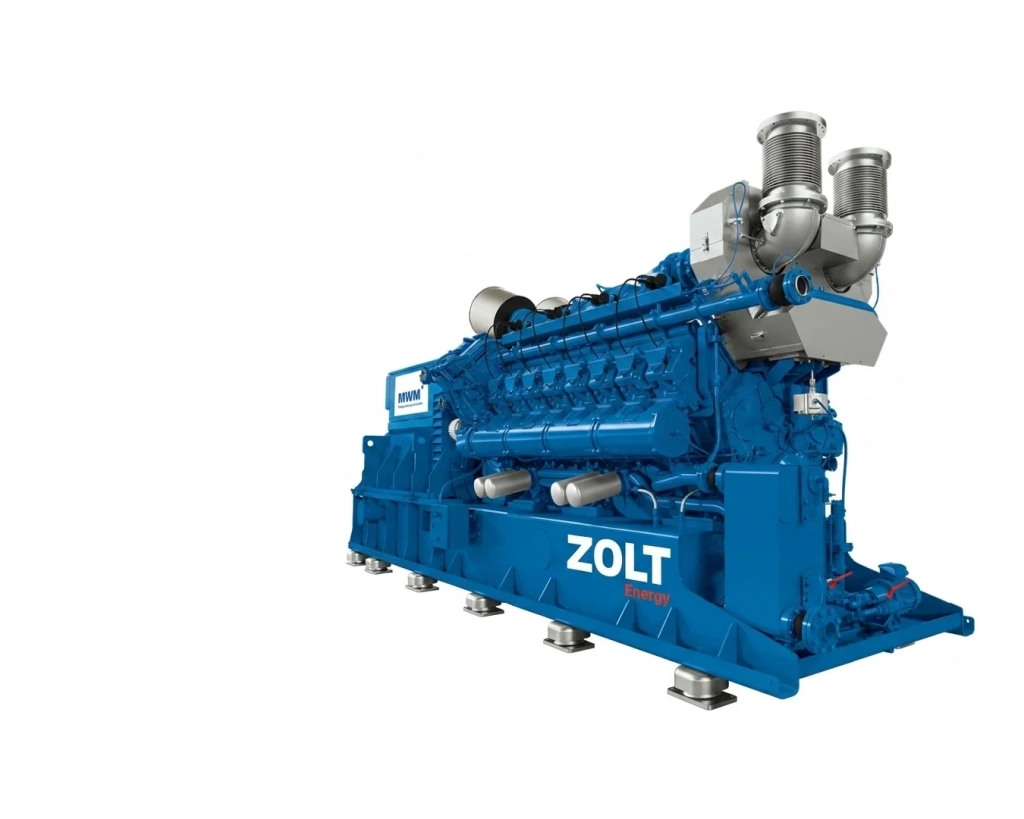

Газопоршневая электростанция GG1840M - энергетическая установка на природном газе с электрической мощностью 1840 кВт, предназначенная для стабильного производства электроэнергии в режиме постоянной эксплуатации. В составе станции используется двигатель MWM TCG 3020 V16, рассчитанный на продолжительную работу при частоте вращения коленчатого вала 1500 об/мин.

Установка сочетает электрическую генерацию с получением полезного тепла: заявленная тепловая мощность составляет 1824 кВт, а общий КПД достигает 87%. Такое сочетание характеристик делает GG1840M подходящим решением для объектов, где необходимо одновременно покрывать электрическую нагрузку и использовать тепло в технологических либо инженерных системах.

Назначение и область применения

GG1840M рассчитана на использование в качестве основного источника электроэнергии на промышленных, коммерческих и инфраструктурных объектах. Газопоршневая технология позволяет организовать автономное энергоснабжение при наличии подходящей газовой инфраструктуры.

Станция может применяться там, где требуется длительная работа с постоянной нагрузкой и важна возможность рационального использования вырабатываемой тепловой энергии.

Типовые направления эксплуатации:

• промышленные предприятия и производственные комплексы;
• энергетические объекты и распределённые системы генерации;
• коммерческая и складская инфраструктура;
• объекты с круглосуточным энергопотреблением;
• предприятия, где одновременно востребованы электричество и тепло;
• локальные энергетические комплексы на природном газе.

Ключевые особенности GG1840M

• электрическая мощность - 1840 кВт;
• режим работы - постоянный (COP);
• топливо - природный газ;
• двигатель - MWM TCG 3020 V16;
• генератор - Leroy Somer;
• общий КПД - 87%;
• тепловая мощность - 1824 кВт;
• тепловой КПД - 43%;
• ресурс до капитального ремонта - 80000 ч;
• интервал обслуживания - 4000 ч;
• электронная система зажигания;
• возможность выбора выходного напряжения 400, 6300, 10500 В;
• трёхфазное исполнение с частотой 50 Гц.

Двигатель MWM TCG 3020 V16

Силовая часть GG1840M построена на газовом двигателе MWM TCG 3020 V16 с 16 цилиндрами и рабочим объёмом 71 л. Частота вращения коленчатого вала составляет 1500 об/мин, что соответствует рабочему режиму станции с частотой генерируемого тока 50 Гц.

Для воспламенения топливной смеси используется электронная система зажигания. Такой принцип управления позволяет точно контролировать рабочий процесс двигателя и поддерживать стабильные параметры установки при продолжительной эксплуатации.

Масляная система имеет ёмкость 205 л, а плановый интервал обслуживания установлен на уровне 4000 часов. Заявленный ресурс до капитального ремонта составляет 80000 часов, что особенно важно для энергетических объектов с высокой годовой наработкой.

Электрическая часть

Выработка электроэнергии осуществляется генератором Leroy Somer. Установка работает в трёхфазной сети с частотой 50 Гц.

В зависимости от требований энергосистемы предусмотрены варианты выходного напряжения:

400 / 6300 / 10500 В.

Номинальная электрическая мощность GG1840M составляет 1840 кВт. Режим COP (Continuous Operating Power) предусматривает эксплуатацию станции как постоянного источника мощности при длительной работе.

Электрическая и тепловая энергия

Одно из существенных преимуществ GG1840M - возможность комплексного использования энергетического потенциала природного газа.

При выработке 1840 кВт электрической мощности станция обеспечивает до 1824 кВт тепловой мощности. Тепловой КПД составляет 43%, а общий КПД системы достигает 87%.

Получаемое тепло может использоваться в составе инженерной инфраструктуры объекта - например, для отопления, подготовки горячей воды или технологических процессов. Конкретная схема утилизации тепла определяется проектом энергокомплекса и параметрами потребителя.

Расход природного газа

В качестве топлива используется природный газ. Заявленный расход составляет 378 м³/ч.

Для объектов с постоянной нагрузкой это позволяет заранее рассчитывать требуемую пропускную способность газовой инфраструктуры и формировать эксплуатационные параметры энергокомплекса.

При проектировании необходимо учитывать фактические параметры газа, условия его подачи и требования производителя двигателя.

Система охлаждения и обслуживание

Объём системы охлаждения GG1840M составляет 151 л. Жидкостная система отводит тепло от двигателя и поддерживает необходимые температурные параметры силового агрегата в процессе работы.

Периодичность планового обслуживания - 4000 часов. Удельный расход масла указан на уровне 0.1 г/кВт*ч.

Регламентные работы следует выполнять с учётом фактической наработки и требований эксплуатационной документации. Соблюдение установленного графика обслуживания является важным условием сохранения рабочих характеристик двигателя и ресурса энергетической установки.

Компоновка и габариты

Газопоршневая электростанция GG1840M имеет габаритные размеры:

6100 × 1710 × 2190 мм
(длина × ширина × высота).

Высота оборудования составляет 2190 мм, ширина - 1710 мм. Масса станции - 17400 кг.

Такие параметры необходимо учитывать при подготовке площадки, выборе способа транспортировки, организации монтажных работ и проектировании помещения либо площадки размещения.

GG1840M для постоянного энергоснабжения

Газопоршневая электростанция GG1840M представляет собой мощный энергетический комплекс для объектов с продолжительным режимом работы. Сочетание двигателя MWM TCG 3020 V16, генератора Leroy Somer, электрической мощности 1840 кВт и тепловой мощности 1824 кВт позволяет использовать установку не только для автономной генерации электроэнергии, но и для построения энергоэффективной схемы с утилизацией тепла.

Продолжительный ресурс, интервал обслуживания 4000 часов, работа на природном газе и общий КПД 87% делают GG1840M ориентированной на эксплуатацию в составе стационарных энергетических комплексов с высокой продолжительностью работы.
