Газовый генератор Weichai GG140W

Газовый генератор Weichai GG140W

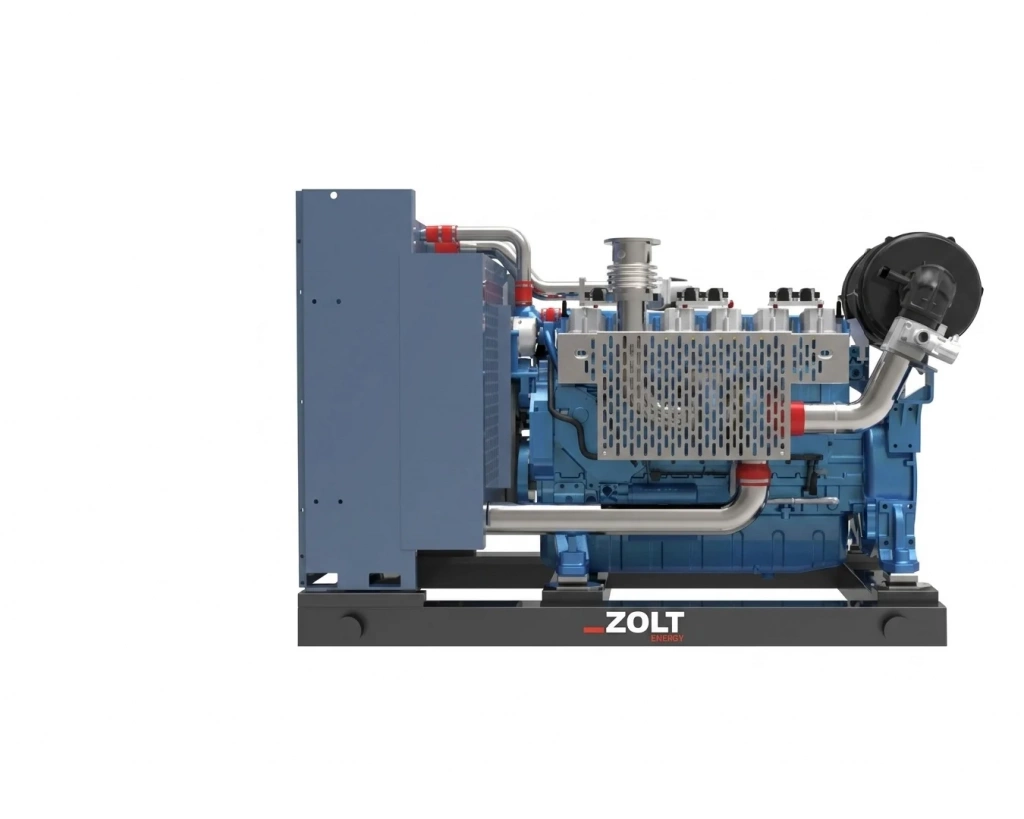

Weichai GG140W - газовая генераторная установка мощностью 100 / 125 кВт/кВА, разработанная для организации надежного электроснабжения промышленных, коммерческих и инфраструктурных объектов.

В основе установки - газовый двигатель Weichai WP6D132E300NG мощностью 120 кВт, соединенный с трехфазным синхронным бесщеточным генератором Leroy Somer TAL-A44-E. За контроль рабочих параметров отвечает автоматический контроллер HGM6110.

Газовый генератор может использоваться как самостоятельный источник электроэнергии либо как резервная установка. Оборудование подходит для газовых электростанций, предприятий, социальных объектов, нефтяных месторождений и других площадок, где требуется стабильное электроснабжение.

Преимущества Weichai GG140W:

• мощность 100 / 125 кВт/кВА при длительной работе;
• максимальная мощность 110 кВт;
• газовое топливо;
• экономичный расход газа - 0.3 м³/кВт*ч;
• двигатель Weichai с турбонаддувом;
• жидкостное охлаждение;
• трехфазный генератор Leroy Somer;
• синхронная бесщеточная конструкция генератора;
• автоматический контроллер HGM6110;
• электростартер;
• LCD-экран;
• встроенный журнал событий;
• USB-разъем - 1 шт.;
• открытое исполнение.

Электрическая часть

Основная мощность (длительная): 100 / 125 кВт/кВА (cos=0.8)

Максимальная мощность: 110 кВт

Напряжение: 400 В (50 Гц)

Номинальный коэффициент мощности: 0.8

Исполнение: Открытое

Степень защиты: IP23

Расход газа: 0.3 м³/кВт*ч

Генераторная установка рассчитана на трехфазную работу с параметрами 400/230 В, 50 Гц. Такая конфигурация позволяет использовать оборудование для питания различных групп электрических потребителей в составе автономной или резервной системы электроснабжения.

Двигатель Weichai WP6D132E300NG

Силовой агрегат установки - Weichai WP6D132E300NG. Это газовый двигатель мощностью 120 кВт, рассчитанный на работу с частотой вращения 1500 об/мин.

Конструкция двигателя включает шесть цилиндров с рядным расположением. Для системы впуска воздуха предусмотрен турбонаддув, а охлаждение осуществляется жидкостным способом.

Мощность двигателя: 120 кВт

Рабочий объем двигателя: 6.75 л

Диаметр цилиндра / ход поршня: 105 / 130 мм

Тип используемого топлива: Газ

Система охлаждения: жидкостная

Частота вращения: 1500 об/мин

Расположение цилиндров: рядное

Число тактов: 4

Количество цилиндров: 6

Модель двигателя: WP6D132E300NG

Производитель двигателя: Weichai

Система впуска воздуха: с турбонаддувом

Тип запуска: Электростартер

Генератор Leroy Somer TAL-A44-E

Электрическая часть установки построена на генераторе переменного тока Leroy Somer TAL-A44-E.

Генератор выполнен по трехфазной синхронной бесщеточной схеме и рассчитан на параметры 400/230 В, 50 Гц.

Модель генератора: TAL-A44-E

Производитель генератора: Leroy Somer

Страна сборки генератора: Франция

Тип генератора переменного тока: 3-фазный, 400/230 В, 50 Гц, бесщеточный, синхронный

Класс изоляции: H

Такая комбинация двигателя и генератора формирует единый энергетический комплекс для получения электроэнергии от газового топлива.

Управление и контроль

Для управления генераторной установкой используется автоматический контроллер HGM6110. Рабочая информация выводится на встроенный экран LCD (132*64).

В составе системы предусмотрены:

• модель контроллера: HGM6110;
• ЖК экран: LCD (132*64);
• USB разъем: 1 шт.;
• журнал событий: есть.

В данной комплектации:

Программируемый логический контроллер (PLC): нет

Последовательный порт RS232: нет

Ethernet (LAN): нет

Параллельная работа: нет

Wi-Fi: нет

Контроллер и предусмотренные элементы интерфейса позволяют контролировать состояние установки и сохранять информацию в журнале событий.

Открытое исполнение

Weichai GG140W поставляется в открытом исполнении. Такая конструкция удобна для размещения оборудования в специально подготовленном помещении или на энергетической площадке объекта.

При организации места установки необходимо предусмотреть условия для нормальной эксплуатации оборудования, доступа к агрегатам и проведения технического обслуживания.

Где используется Weichai GG140W

Газовая генераторная установка может применяться там, где необходим самостоятельный либо резервный источник электроэнергии.

Основные направления эксплуатации:

• газовые электростанции;
• промышленные предприятия;
• школы и образовательные учреждения;
• больницы и медицинские объекты;
• нефтяные месторождения;
• инфраструктурные объекты;
• объекты с круглосуточной потребностью в электроснабжении;
• площадки, где требуется резервный источник питания.

Установка может использоваться для организации постоянного электроснабжения либо как резервный источник в составе энергетической системы объекта.

Габариты и масса

Вес: 1085 кг

Габариты: 2532 × 950 × 1365 мм

Перед монтажом необходимо учитывать массу и размеры оборудования, а также предусмотреть пространство для доступа к основным узлам и проведения сервисных работ.

Полные технические характеристики:

• Основная мощность (длительная): 100 / 125 кВт/кВА (cos=0.8)

• Максимальная мощность: 110 кВт

• Исполнение: Открытое

• Степень защиты: IP23

• Расход газа: 0.3 м³/кВт*ч

• Мощность двигателя: 120 кВт

• Рабочий объем двигателя: 6.75 л

• Диаметр цилиндра / ход поршня: 105 / 130 мм

• Тип используемого топлива: Газ

• Система охлаждения: жидкостная

• Частота вращения: 1500 об/мин

• Расположение цилиндров: рядное

• Число тактов: 4

• Количество цилиндров: 6

• Модель двигателя: WP6D132E300NG

• Производитель двигателя: Weichai

• Система впуска воздуха: с турбонаддувом

• Тип запуска: Электростартер

• Класс изоляции: H

• Напряжение: 400 В (50 Гц)

• Тип генератора переменного тока: 3-фазный, 400/230 В, 50 Гц, бесщеточный, синхронный

• Модель генератора: TAL-A44-E

• Модель контроллера: HGM6110

• Номинальный коэффициент мощности: 0.8

• Программируемый логический контроллер (PLC): нет

• Последовательный порт RS232: нет

• Производитель генератора: Leroy Somer

• Страна сборки генератора: Франция

• ЖК экран: LCD (132*64)

• Ethernet (LAN): нет

• Параллельная работа: нет

• USB разъем: 1 шт.

• Wi-Fi: нет

• Журнал событий: есть

• Вес: 1085 кг

• Габариты: 2532 × 950 × 1365 мм

Подбор конфигурации под объект

Для правильного выбора газовой генераторной установки важно учитывать фактическую нагрузку объекта, характер потребителей, требуемый режим работы и условия размещения оборудования.

ЗОЛЬТ ЭНЕРГЕТИКА поможет подобрать конфигурацию Weichai GG140W с учетом параметров конкретного объекта, рассчитать необходимую мощность и подготовить коммерческое предложение.

Оставьте заявку - специалисты ЗОЛЬТ ЭНЕРГЕТИКА помогут подобрать газовый генератор Weichai GG140W под задачи вашего объекта.
