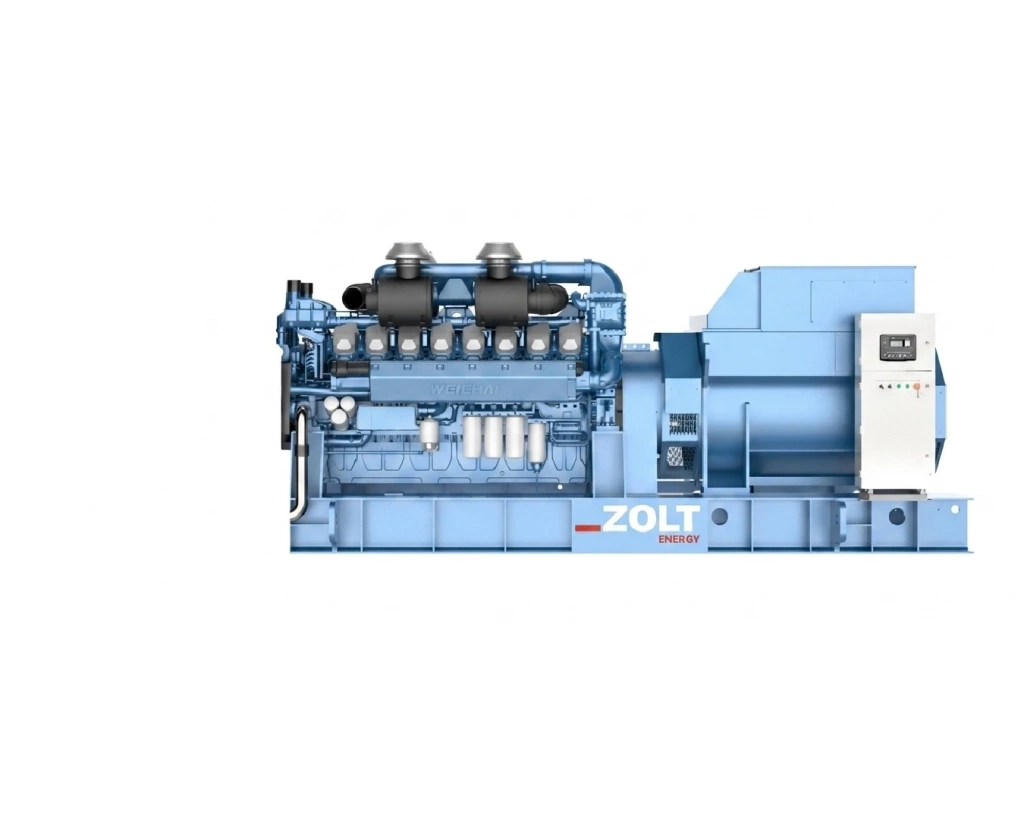

Газовый генератор Weichai GG1925W

Газовый генератор Weichai GG1925W

Weichai GG1925W - промышленная газовая генераторная установка высокой мощности, предназначенная для электроснабжения объектов с большой и продолжительной электрической нагрузкой. Модель развивает основную мощность 1400 / 1750 кВт/кВА (cos=0.8), а максимальная мощность достигает 1540 кВт.

Генератор построен на газовом двигателе Weichai 12M55D1588A0NG мощностью 1620 кВт. Для выработки электрической энергии используется трехфазный синхронный бесщеточный генератор Leroy Somer LSA52.3S5. Контроль рабочих процессов выполняет автоматический контроллер HGM6110.

Установка может применяться на газовых электростанциях, промышленных предприятиях, нефтяных месторождениях и других объектах, которым необходим надежный основной или резервный источник электропитания.

Преимущества Weichai GG1925W:

• высокая мощность для энергоемких объектов;
• работа на газовом топливе;
• основная мощность 1400 / 1750 кВт/кВА;
• максимальная мощность 1540 кВт;
• двигатель Weichai мощностью 1620 кВт;
• жидкостная система охлаждения;
• турбонаддув системы впуска воздуха;
• V-образная компоновка двигателя;
• 12 цилиндров;
• синхронный бесщеточный генератор Leroy Somer;
• автоматический контроллер HGM6110;
• электростартер;
• LCD-экран;
• встроенный журнал событий;
• USB-разъем - 1 шт.;
• открытое исполнение.

Электрические характеристики:

• Основная мощность (длительная): 1400 / 1750 кВт/кВА (cos=0.8)

• Максимальная мощность: 1540 кВт

• Исполнение: Открытое

• Степень защиты: IP23

• Расход газа: 0.3 м³/кВт*ч

• Напряжение: 400 В (50 Гц)

• Номинальный коэффициент мощности: 0.8

• Тип генератора переменного тока: 3-фазный, 400/230 В, 50 Гц, бесщеточный, синхронный

Weichai GG1925W рассчитан на работу в трехфазной электрической сети с параметрами 400/230 В, 50 Гц. Высокая мощность установки позволяет использовать ее в системах электроснабжения объектов с существенным объемом потребления электроэнергии.

Двигатель Weichai 12M55D1588A0NG

Основу генераторной установки составляет газовый двигатель Weichai 12M55D1588A0NG. Его мощность составляет 1620 кВт, а рабочий объем достигает 65.6 л.

Двигатель оснащен 12 цилиндрами, расположенными V-образно. Для системы впуска предусмотрен турбонаддув. Рабочая частота вращения составляет 1500 об/мин, запуск осуществляется с помощью электростартера.

Мощность двигателя: 1620 кВт

Рабочий объем двигателя: 65.6 л

Диаметр цилиндра / ход поршня: 180/215 мм

Тип используемого топлива: Газ

Система охлаждения: жидкостная

Частота вращения: 1500 об/мин

Расположение цилиндров: V-образное

Число тактов: 4

Количество цилиндров: 12

Модель двигателя: 12M55D1588A0NG

Производитель двигателя: Weichai

Система впуска воздуха: с турбонаддувом

Тип запуска: Электростартер

Такая конфигурация рассчитана на использование двигателя в составе мощной газовой энергетической установки и продолжительную работу в рамках заданного режима эксплуатации.

Генератор Leroy Somer LSA52.3S5

Для получения электрической энергии используется генератор переменного тока Leroy Somer LSA52.3S5.

Электрическая машина имеет трехфазное исполнение, работает при напряжении 400/230 В и частоте 50 Гц. Конструкция генератора - бесщеточная, синхронная.

Модель генератора: LSA52.3S5

Производитель генератора: Leroy Somer

Страна сборки генератора: Китай

Тип генератора переменного тока: 3-фазный, 400/230 В, 50 Гц, бесщеточный, синхронный

Класс изоляции: H

Генератор работает совместно с двигателем Weichai и обеспечивает формирование электрической мощности для потребителей объекта.

Система управления HGM6110

Для управления и контроля параметров установки используется автоматический контроллер HGM6110. Получаемая информация отображается на встроенном экране LCD (132*64).

В составе системы предусмотрены:

• модель контроллера: HGM6110;
• ЖК экран: LCD (132*64);
• USB разъем: 1 шт.;
• журнал событий: есть.

В данной комплектации отсутствуют:

Программируемый логический контроллер (PLC): нет

Последовательный порт RS232: нет

Ethernet (LAN): нет

Параллельная работа: нет

Wi-Fi: нет

При этом журнал событий предусмотрен и позволяет сохранять информацию о событиях, связанных с эксплуатацией оборудования.

Открытое исполнение

Weichai GG1925W выполнен в открытом исполнении. Такое решение предусматривает монтаж генератора в подготовленном помещении либо на специально оборудованной энергетической площадке.

При проектировании места размещения необходимо учитывать значительные габариты и массу установки, предусмотреть пространство для обслуживания и обеспечить необходимые условия эксплуатации.

Где применяется Weichai GG1925W

Высокая мощность делает установку подходящей для объектов с крупной электрической нагрузкой.

Основные направления применения:

• газовые электростанции;
• крупные промышленные предприятия;
• производственные комплексы;
• нефтяные месторождения;
• энергетические объекты;
• инфраструктурные комплексы;
• объекты с высокой потребностью в электроэнергии;
• системы основного электроснабжения;
• резервные энергетические комплексы.

Газовый генератор может использоваться как источник постоянного питания либо в качестве резервного оборудования - в зависимости от схемы энергоснабжения конкретного объекта.

Габариты и масса

Вес: 13500 кг

Габариты: 6090 × 2300 × 2900 мм

При установке оборудования необходимо заранее подготовить площадку с учетом массы 13500 кг и габаритов 6090 × 2300 × 2900 мм. Также следует предусмотреть удобный доступ к узлам генератора для проведения технического обслуживания.

Полные технические характеристики:

• Основная мощность (длительная): 1400 / 1750 кВт/кВА (cos=0.8)

• Максимальная мощность: 1540 кВт

• Исполнение: Открытое

• Степень защиты: IP23

• Расход газа: 0.3 м³/кВт*ч

• Мощность двигателя: 1620 кВт

• Рабочий объем двигателя: 65.6 л

• Диаметр цилиндра / ход поршня: 180/215 мм

• Тип используемого топлива: Газ

• Система охлаждения: жидкостная

• Частота вращения: 1500 об/мин

• Расположение цилиндров: V-образное

• Число тактов: 4

• Количество цилиндров: 12

• Модель двигателя: 12M55D1588A0NG

• Производитель двигателя: Weichai

• Система впуска воздуха: с турбонаддувом

• Тип запуска: Электростартер

• Класс изоляции: H

• Напряжение: 400 В (50 Гц)

• Тип генератора переменного тока: 3-фазный, 400/230 В, 50 Гц, бесщеточный, синхронный

• Модель генератора: LSA52.3S5

• Модель контроллера: HGM6110

• Номинальный коэффициент мощности: 0.8

• Программируемый логический контроллер (PLC): нет

• Последовательный порт RS232: нет

• Производитель генератора: Leroy Somer

• Страна сборки генератора: Китай

• ЖК экран: LCD (132*64)

• Ethernet (LAN): нет

• Параллельная работа: нет

• USB разъем: 1 шт.

• Wi-Fi: нет

• Журнал событий: есть

• Вес: 13500 кг

• Габариты: 6090 × 2300 × 2900 мм

Подбор генератора под нагрузку объекта

Для оборудования такой мощности особенно важно правильно определить расчетную нагрузку и режим эксплуатации. При проектировании системы электроснабжения учитываются характер потребителей, требуемый уровень автономности, условия размещения и схема подключения генераторной установки.

ЗОЛЬТ ЭНЕРГЕТИКА поможет подобрать конфигурацию Weichai GG1925W под параметры вашего объекта, рассчитать необходимую мощность и подготовить коммерческое предложение.

Оставьте заявку - специалисты ЗОЛЬТ ЭНЕРГЕТИКА помогут подобрать газовый генератор Weichai GG1925W под задачи вашего объекта.
