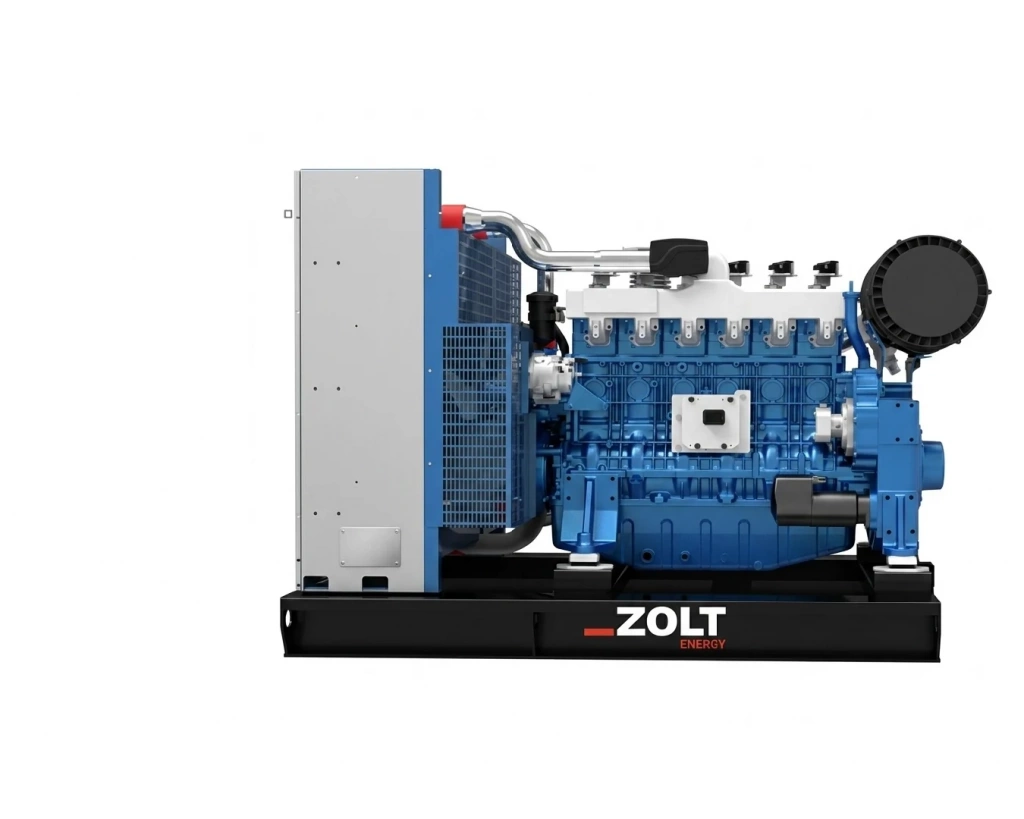

Газовый генератор Weichai GG275W

Газовый генератор Weichai GG275W

Weichai GG275W - газовая генераторная установка мощностью 200 кВт / 250 кВА, предназначенная для организации основного или резервного электроснабжения объектов, которым требуется стабильная работа оборудования в течение длительного времени.

В основе установки - газовый двигатель Weichai WP13D317E300NG, работающий совместно с трёхфазным синхронным генератором Leroy Somer. За контроль рабочих параметров отвечает автоматический контроллер HGM6110. Генератор рассчитан на эксплуатацию с природным газом и может применяться как самостоятельный источник электроэнергии или в составе энергетической инфраструктуры объекта.

Преимущества Weichai GG275W:

• 200 кВт / 250 кВА основной мощности для продолжительной работы;
• двигатель Weichai с мощностью 288 кВт и жидкостным охлаждением;
• экономичный расход газа - 0.3 м³/кВт*ч;
• трёхфазный синхронный генератор Leroy Somer;
• автоматическое управление на базе контроллера HGM6110;
• конструкция рассчитана на продолжительную эксплуатацию;
• компактное исполнение для установки на объектах с ограниченным пространством;
• возможность использования в качестве постоянного или резервного источника электроснабжения;
• рабочая конфигурация с напряжением 400 В и частотой 50 Гц.

Электрические характеристики

• Основная длительная мощность установки составляет 200 кВт / 250 кВА при коэффициенте мощности cos φ = 0.8.

• Максимальная мощность достигает 220 кВт, что обеспечивает необходимый запас производительности при подключении электрической нагрузки.

• Генераторная установка выполнена в открытом исполнении, степень защиты - IP23.

• Рабочее напряжение - 400 В при 50 Гц.

• Расход газа составляет 0.3 м³/кВт*ч.

Двигатель Weichai WP13D317E300NG

Газовый генератор оснащён рядным шестицилиндровым двигателем Weichai WP13D317E300NG. Мощность двигателя составляет 288 кВт, рабочий объём - 12.54 л.

Конструкция двигателя рассчитана на работу на газовом топливе. Для поддержания требуемого температурного режима используется жидкостная система охлаждения, а система впуска воздуха оборудована турбонаддувом.

Основные параметры двигателя:

• Мощность - 288 кВт;
• рабочий объём - 12.54 л;
• диаметр цилиндра / ход поршня - 127 / 165 мм;
• топливо - газ;
• охлаждение - жидкостное;
• частота вращения - 1500 об/мин;
• расположение цилиндров - рядное;
• число тактов - 4;
• количество цилиндров - 6;
• модель - WP13D317E300NG;
• производитель - Weichai;
• система впуска - с турбонаддувом;
• запуск - электростартер.

Такое сочетание параметров позволяет использовать установку для задач, где требуется стабильная генерация электроэнергии при продолжительной эксплуатации.

Генератор Leroy Somer

Выработка электроэнергии осуществляется трёхфазным синхронным генератором Leroy Somer.

Используется бесщёточная конструкция, рассчитанная на работу в сети 400/230 В, 50 Гц. Номинальный коэффициент мощности составляет 0.8.

Характеристики генератора:

• тип - 3-фазный, 400/230 В, 50 Гц, бесщеточный, синхронный;
• модель - TAL-A46-D;
• производитель - Leroy Somer;
• страна сборки генератора - Франция;
• класс изоляции - H;
• номинальный коэффициент мощности - 0.8.

Система управления HGM6110

Для мониторинга и управления работой газовой электростанции применяется автоматический контроллер HGM6110.

Информация о состоянии оборудования выводится на встроенный LCD-экран 132*64. Предусмотрен USB-разъём - 1 шт., а также функция журнала событий.

В данной конфигурации отсутствуют:

• PLC - нет;
• RS232 - нет;
• Ethernet (LAN) - нет;
• параллельная работа - нет;
• Wi-Fi - нет.

Такой набор интерфейсов позволяет контролировать основные параметры установки непосредственно с панели управления и получать информацию о событиях в процессе эксплуатации.

Открытое исполнение

Weichai GG275W поставляется в открытом исполнении. Такой вариант подходит для размещения оборудования в специально подготовленном помещении, энергетическом блоке или технической зоне объекта.

Открытая конструкция обеспечивает удобный доступ к основным узлам при проведении технического обслуживания и позволяет организовать установку с учётом требований конкретной площадки.

Где применяется Weichai GG275W

Газовая генераторная установка может использоваться в различных сферах, где необходимо стабильное электроснабжение:

• газовые электростанции;
• промышленные предприятия;
• школы и образовательные учреждения;
• больницы и медицинские объекты;
• нефтяные месторождения;
• коммерческие и инфраструктурные объекты;
• объекты с необходимостью организации круглосуточного основного электроснабжения;
• площадки, где требуется резервный источник питания.

Генератор может использоваться как самостоятельный источник электроэнергии или включаться в состав комплексной системы энергоснабжения объекта.

Габариты и масса

При проектировании места установки необходимо учитывать размеры и массу оборудования.

Габариты - 2713 × 950 × 1411 мм.

Вес - 2070 кг.

Компоновка оборудования позволяет заранее определить необходимое пространство для размещения генераторной установки и организации доступа к её основным узлам.

Полные технические характеристики:

• Основная мощность - 200 кВт / 250 кВА.

• Максимальная мощность - 220 кВт.

• Исполнение - открытое.

• Степень защиты - IP23.

• Расход газа - 0.3 м³/кВт*ч.

• Двигатель - Weichai WP13D317E300NG.

• Мощность двигателя - 288 кВт.

• Рабочий объём - 12.54 л.

• Диаметр цилиндра / ход поршня - 127 / 165 мм.

• Топливо - газ.

• Охлаждение - жидкостное.

• Частота вращения - 1500 об/мин.

• Расположение цилиндров - рядное.

• Количество тактов - 4.

• Количество цилиндров - 6.

• Система впуска - с турбонаддувом.

• Тип запуска - электростартер.

• Генератор - Leroy Somer TAL-A46-D.

• Тип - 3-фазный, 400/230 В, 50 Гц, бесщеточный, синхронный.

• Напряжение - 400 В, 50 Гц.

• Класс изоляции - H.

• Коэффициент мощности - 0.8.

• Страна сборки генератора - Франция.

• Контроллер - HGM6110.

• ЖК-экран - LCD (132*64).

• USB - 1 шт.

• Журнал событий - есть.

• PLC - нет.

• RS232 - нет.

• Ethernet (LAN) - нет.

• Параллельная работа - нет.

• Wi-Fi - нет.

• Габариты - 2713 × 950 × 1411 мм.

• Вес - 2070 кг.

Подбор конфигурации под объект

Газовый генератор Weichai GG275W - решение для объектов, где важны стабильная мощность, продолжительный режим работы и рациональное использование газового топлива.

Перед заказом важно учитывать фактическую нагрузку, особенности объекта, условия размещения, режим эксплуатации и требования к системе управления. Специалисты ЗОЛЬТ ЭНЕРГЕТИКА помогут подобрать подходящую конфигурацию газовой электростанции и рассчитать решение под параметры вашего объекта.

Оставьте заявку - специалисты ЗОЛЬТ ЭНЕРГЕТИКА подготовят конфигурацию Weichai GG275W с учётом реальной электрической нагрузки и условий эксплуатации.
