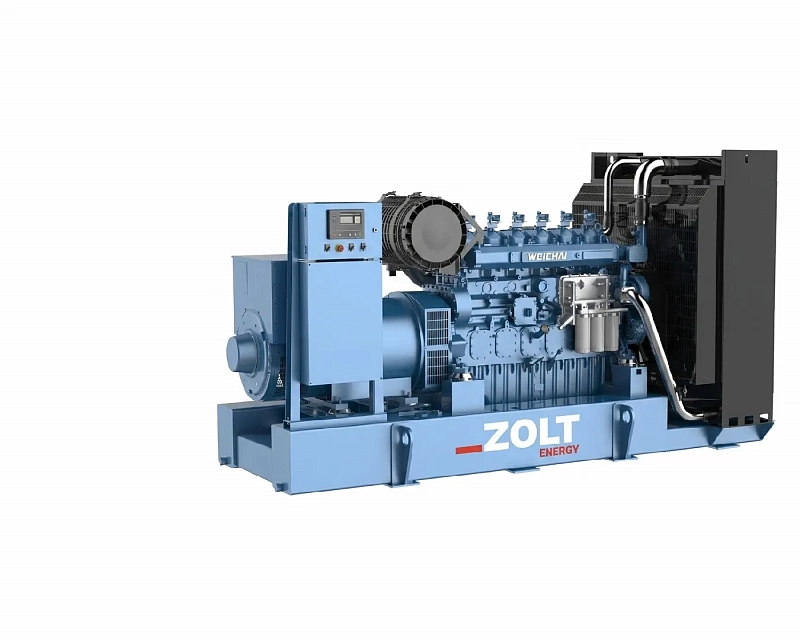

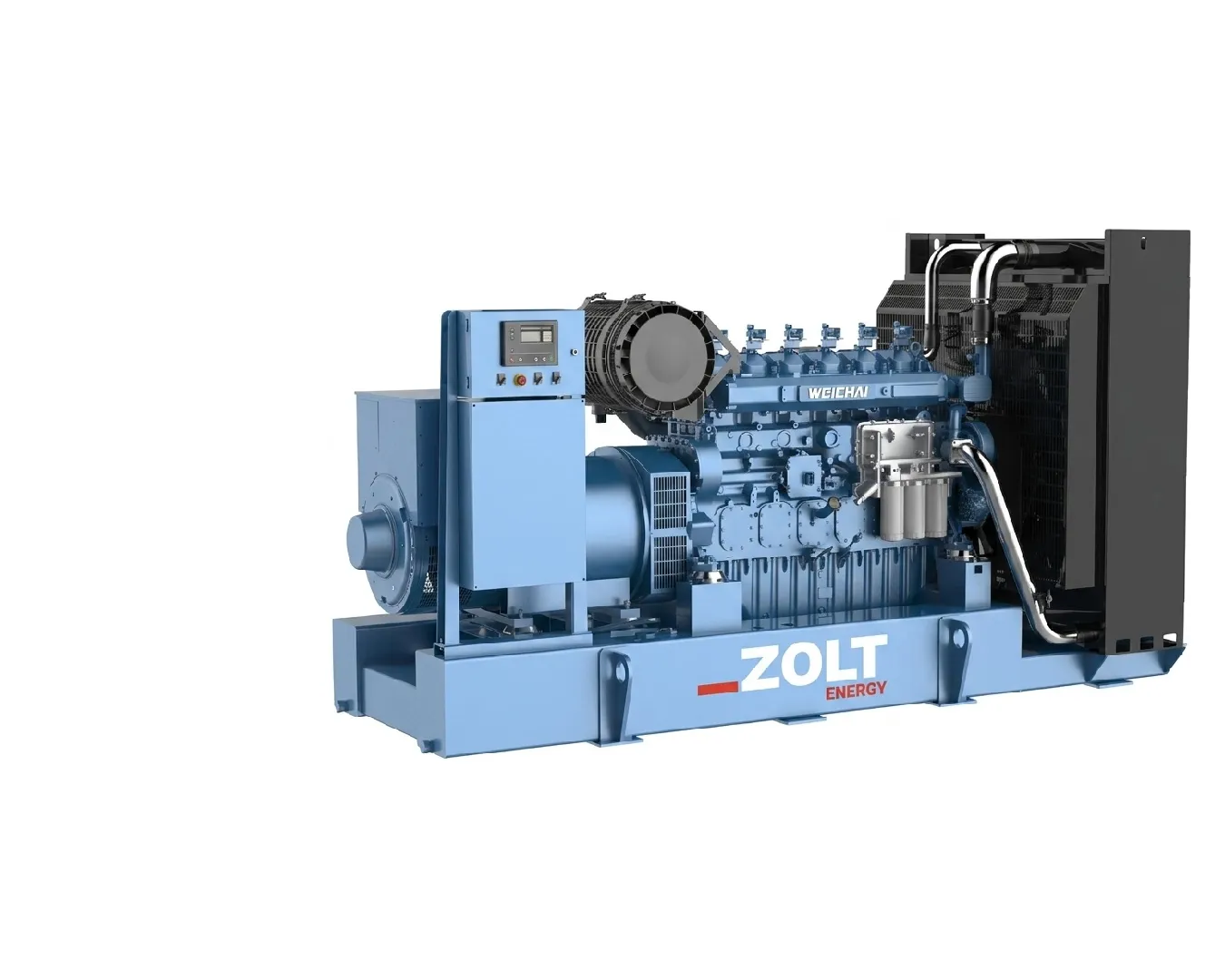

Газовый генератор Weichai GG550W

Газовый генератор Weichai GG550W

Weichai GG550W - газовая генераторная установка мощностью 400 кВт / 500 кВА, предназначенная для стабильного электроснабжения объектов с высокой и продолжительной нагрузкой. Оборудование рассчитано на работу с газовым топливом и может использоваться как основной либо резервный источник электроэнергии.

Силовая часть установки построена на двигателе Weichai 6M3D3450E310NG мощностью 450 кВт. Генерация электроэнергии осуществляется трёхфазным бесщёточным синхронным генератором Leroy Somer TAL-A473-C, а управление рабочими параметрами выполняет автоматический контроллер HGM6110.

Благодаря сочетанию высокой мощности, газового двигателя и автоматизированной системы контроля Weichai GG550W подходит для объектов, где требуется надёжное электроснабжение в длительном режиме.

Ключевые преимущества:

• 400 кВт / 500 кВА основной мощности для питания энергоёмких потребителей;
• максимальная мощность установки - 440 кВт;
• газовый двигатель Weichai мощностью 450 кВт;
• рабочая частота вращения - 1500 об/мин;
• жидкостное охлаждение двигателя;
• турбонаддув системы впуска;
• генератор переменного тока Leroy Somer;
• бесщёточная синхронная конструкция электрической машины;
• автоматический контроллер HGM6110;
• открытое исполнение;
• расход газа - 0.3 м³/кВт*ч;
• возможность использования установки для основного и резервного электроснабжения.

Электрические характеристики:

• Основная длительная мощность Weichai GG550W составляет 400 кВт / 500 кВА при номинальном коэффициенте мощности 0.8.

• Максимальная мощность достигает 440 кВт. Генератор рассчитан на трёхфазную электрическую сеть с напряжением 400/230 В и частотой 50 Гц.

• Установка выполнена в открытом исполнении и имеет степень защиты IP23. Расход газа составляет 0.3 м³/кВт*ч.

• Такая конфигурация позволяет использовать генератор в качестве источника электроэнергии для объектов с постоянной нагрузкой, а также в составе системы резервного питания.

Двигатель Weichai 6M3D3450E310NG

В качестве приводного агрегата используется газовый двигатель Weichai 6M3D3450E310NG. Его мощность составляет 450 кВт, рабочий объём - 19.6 л.

Двигатель имеет рядное расположение шести цилиндров и работает по четырёхтактному циклу. Для поддержания рабочего температурного режима предусмотрена жидкостная система охлаждения, а подача воздуха осуществляется через систему с турбонаддувом.

Основные параметры двигателя:

• мощность - 450 кВт;
• рабочий объём - 19.6 л;
• диаметр цилиндра / ход поршня - 150 / 185 мм;
• топливо - газ;
• система охлаждения - жидкостная;
• частота вращения - 1500 об/мин;
• расположение цилиндров - рядное;
• число тактов - 4;
• количество цилиндров - 6;
• модель двигателя - 6M3D3450E310NG;
• производитель - Weichai;
• система впуска воздуха - с турбонаддувом;
• тип запуска - электростартер.

Конструкция двигателя рассчитана на работу в составе газовой генераторной установки и обеспечивает привод генератора при продолжительной эксплуатации.

Генератор Leroy Somer

Выработка электроэнергии осуществляется генератором Leroy Somer TAL-A473-C.

Используется трёхфазная бесщёточная синхронная машина, работающая с напряжением 400/230 В и частотой 50 Гц. Номинальный коэффициент мощности составляет 0.8.

Характеристики электрической машины:

• модель - TAL-A473-C;
• производитель - Leroy Somer;
• тип - 3-фазный, 400/230 В, 50 Гц, бесщеточный, синхронный;
• напряжение - 400 В;
• частота - 50 Гц;
• номинальный коэффициент мощности - 0.8;
• класс изоляции - H;
• страна сборки генератора - Китай.

Бесщёточное исполнение не предусматривает использование щёток в конструкции электрической машины, а синхронный принцип работы обеспечивает соответствующий режим генерации электроэнергии.

Система управления HGM6110

Контроль работы оборудования осуществляется с помощью автоматического контроллера HGM6110. Информация о состоянии генераторной установки отображается на встроенном LCD-экране 132*64.

Для подключения внешнего оборудования предусмотрен USB-разъём - 1 шт. Система также оснащена журналом событий, в котором фиксируется информация о происходящих событиях.

В данной комплектации предусмотрены следующие интерфейсные возможности:

• PLC - нет;
• RS232 - нет;
• Ethernet (LAN) - нет;
• параллельная работа - нет;
• USB - 1 шт.;
• Wi-Fi - нет;
• журнал событий - есть.

Открытое исполнение

Weichai GG550W поставляется в открытом исполнении. Такое решение предназначено для размещения генераторной установки в подготовленном помещении, энергетическом блоке или специально оборудованной технической зоне.

Открытая компоновка обеспечивает доступ к основным узлам оборудования и удобство проведения регламентного обслуживания.

При проектировании места установки необходимо учитывать габариты агрегата, его массу, требования к вентиляции и возможность свободного доступа к оборудованию.

Области применения

Газовый генератор Weichai GG550W рассчитан на использование в различных сферах, где требуется значительная электрическая мощность:

• газовые электростанции;
• промышленные предприятия;
• школы и образовательные учреждения;
• больницы и медицинские объекты;
• нефтяные месторождения;
• инфраструктурные комплексы;
• объекты с высокой постоянной электрической нагрузкой;
• площадки, где требуется резервирование электроснабжения.

Установка может применяться для организации длительного электроснабжения либо использоваться в качестве резервного источника при отключении основного питания.

Габариты и масса

Для размещения генератора необходимо предусмотреть площадку соответствующего размера с возможностью проведения технического обслуживания.

Габариты - 3800 × 1450 × 2000 мм.

Вес - 4300 кг.

При монтаже также следует предусмотреть свободный доступ к двигателю, генератору и системе управления.

Полные технические характеристики:

• Основная мощность (длительная) - 400 / 500 кВт/кВА.

• Максимальная мощность - 440 кВт.

• Исполнение - открытое.

• Степень защиты - IP23.

• Расход газа - 0.3 м³/кВт*ч.

• Двигатель - Weichai 6M3D3450E310NG.

• Мощность двигателя - 450 кВт.

• Рабочий объём - 19.6 л.

• Диаметр цилиндра / ход поршня - 150 / 185 мм.

• Топливо - газ.

• Система охлаждения - жидкостная.

• Частота вращения - 1500 об/мин.

• Расположение цилиндров - рядное.

• Число тактов - 4.

• Количество цилиндров - 6.

• Система впуска воздуха - с турбонаддувом.

• Тип запуска - электростартер.

• Генератор - Leroy Somer TAL-A473-C.

• Тип - 3-фазный, 400/230 В, 50 Гц, бесщеточный, синхронный.

• Напряжение - 400 В, 50 Гц.

• Класс изоляции - H.

• Номинальный коэффициент мощности - 0.8.

• Страна сборки генератора - Китай.

• Контроллер - HGM6110.

• ЖК-экран - LCD (132*64).

• PLC - нет.

• RS232 - нет.

• Ethernet (LAN) - нет.

• Параллельная работа - нет.

• USB-разъём - 1 шт.

• Wi-Fi - нет.

• Журнал событий - есть.

• Вес - 4300 кг.

• Габариты - 3800 × 1450 × 2000 мм.

Подбор конфигурации под объект

Weichai GG550W - мощная газовая генераторная установка для объектов, которым необходимо обеспечить электрической энергией потребителей с существенной постоянной нагрузкой.

При выборе оборудования важно учитывать не только установленную мощность, но и фактический характер нагрузки, режим работы, особенности площадки и требования к резервированию электроснабжения.

Специалисты ЗОЛЬТ ЭНЕРГЕТИКА помогут определить подходящую конфигурацию, рассчитать необходимую мощность и подготовить решение с учётом условий эксплуатации конкретного объекта.

Оставьте заявку - специалисты ЗОЛЬТ ЭНЕРГЕТИКА подберут конфигурацию Weichai GG550W под фактическую нагрузку и задачи вашего объекта.
