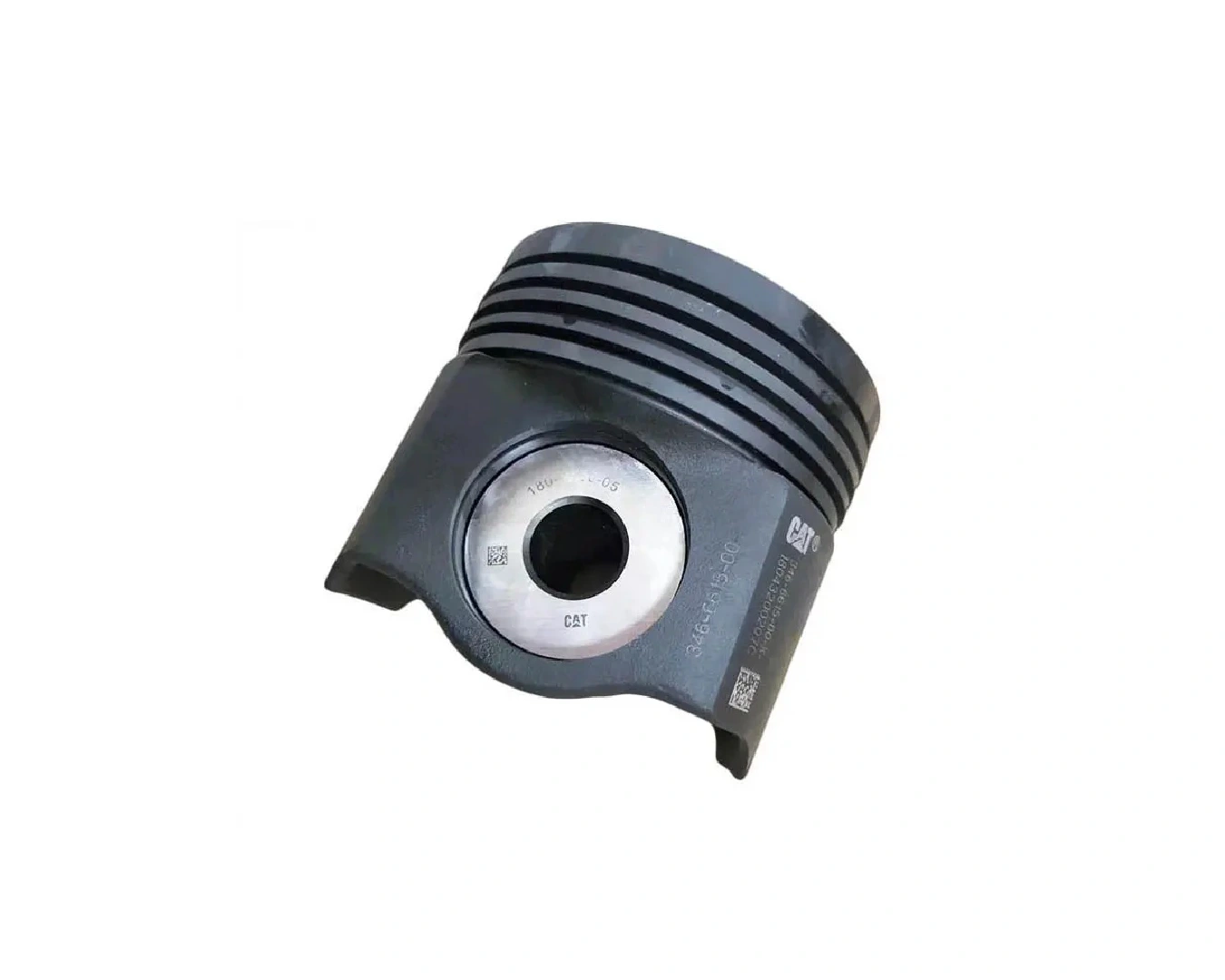

Корпус поршня для двигателя Caterpillar - 3466615

Корпус поршня для двигателя Caterpillar - 3466615

Корпус поршня 3466615 - компонент поршневой группы двигателя Caterpillar, который воспринимает давление газов при сгорании топлива и передаёт возникающее усилие через шатун на коленчатый вал. Деталь работает внутри цилиндра в условиях постоянных механических и температурных нагрузок, поэтому точность её изготовления и соответствие конкретной конфигурации двигателя имеют большое значение.

Производитель указывает исполнение из кованой стали, марганцевофосфатное покрытие и номинальный диаметр цилиндра 137,185 мм.

Назначение детали

Поршень совершает возвратно-поступательное движение внутри цилиндра и является одним из основных элементов рабочего процесса двигателя. При воспламенении топливной смеси давление газов воздействует на поршень, после чего усилие передаётся шатуну и преобразуется в вращение коленчатого вала.

Корпус поршня также участвует в формировании рабочей зоны цилиндра и взаимодействует с поршневыми кольцами. В исправном состоянии поршневая группа должна обеспечивать необходимое уплотнение, контролировать прохождение масла и поддерживать стабильную работу цилиндра.

Поэтому при ремонте двигателя важно подбирать корпус поршня не только по внешнему виду, но прежде всего по каталожному номеру и конфигурации силового агрегата.

Особенности корпуса 3466615

Кованая стальная конструкция. Caterpillar указывает для детали исполнение корпуса поршня из кованой стали. Такой материал рассчитан на работу в нагруженном узле двигателя.

Защитное покрытие. Поверхность детали имеет покрытие на основе фосфата марганца, указанное производителем в технических характеристиках.

Номинальный диаметр цилиндра 137,185 мм. Этот размер приведён в каталоге Cat для номера 346-6615 и является важным параметром при подборе деталей поршневой группы.

Роль в работе двигателя

Во время рабочего такта на поршень воздействует значительное давление. Полученная нагрузка передаётся на шатун, а затем на коленчатый вал. Таким образом, возвратно-поступательное движение поршня участвует в формировании крутящего момента двигателя.

Одновременно корпус поршня работает совместно с кольцами и другими элементами цилиндро-поршневой группы. Состояние этих компонентов влияет на герметичность рабочего объёма цилиндра, расход масла и стабильность работы двигателя.

При капитальном ремонте необходимо оценивать состояние всего комплекта сопряжённых деталей, а не заменять один компонент без проверки остальных элементов поршневой группы.

Совместимость

Согласно официальному каталогу Caterpillar, 346-6615 применяется с рядом конфигураций оборудования и двигателей, включая:

• C15;
• C18;
• D450GC;
• DE500SGC;
• DE600SGC;
• DE605GC;
• DE660GC;
• DE715GC;
• D500GC;
• соответствующие генераторные и промышленные исполнения.

Каталог Cat также указывает применение детали в составе генераторов SR4 и SR4B, генераторных установок и нефтегазовых энергетических комплексов.

При этом совместимость необходимо проверять по конкретному серийному номеру и конфигурации оборудования. Caterpillar отдельно предупреждает, что изменения заводской комплектации могут повлиять на соответствие запасной части.

Технические характеристики:

• Наименование: корпус поршня
• Производитель: Caterpillar / Cat
• Caterpillar p/n: 3466615
• Каталожный номер: 346-6615
• Альтернативное обозначение: CA3466615
• Материал: микро­легированная сталь / кованая сталь
• Покрытие: фосфат марганца
• Номинальный диаметр цилиндра: 137,185 мм
• Высота: 4,56 дюйма
• Наружный диаметр: 5,39 дюйма

Когда требуется замена

Корпус поршня является нагруженным элементом двигателя, поэтому при капитальном ремонте его необходимо тщательно проверять вместе с кольцами, пальцем, шатуном и другими сопряжёнными деталями.

Замена может потребоваться при обнаружении износа, повреждений или несоответствия детали установленным ремонтным размерам. Перед сборкой также важно проверить состояние цилиндров и других компонентов, взаимодействующих с поршневой группой.

Использование подходящей детали по каталожному номеру помогает сохранить предусмотренную производителем геометрию сопряжения и рабочие параметры двигателя.
