Сильфон для двигателя Caterpillar C15 - 2276721

Под заказ

В отличие от жесткого соединения, сильфон допускает небольшую степень гибкости. Это особенно важно для выпускной системы, которая подвергается воздействию высоких температур, вибраций и теплового расширения.

Запрос стоимости и сроков

В лизинг

Обзор Вопросы Отзывы

Сильфон для двигателя Caterpillar C15 - 2276721

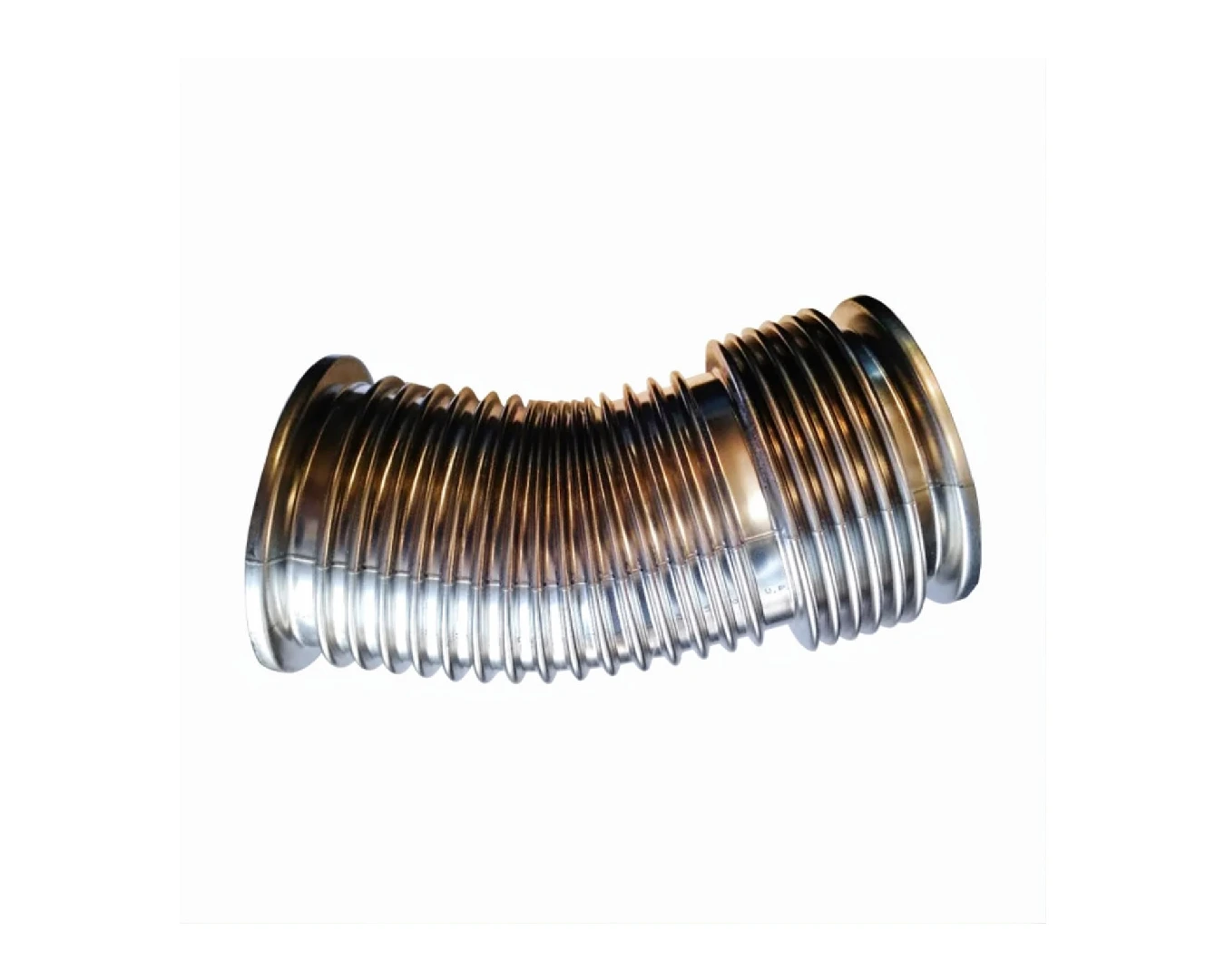

Сильфон Caterpillar 2276721 - гибкий компенсирующий элемент выпускной системы двигателя C15, предназначенный для соединения участков выхлопного тракта и компенсации перемещений, возникающих во время работы двигателя.

В отличие от жесткого соединения, сильфон допускает небольшую степень гибкости. Это особенно важно для выпускной системы, которая подвергается воздействию высоких температур, вибраций и теплового расширения. В каталоге Caterpillar деталь 227-6721 обозначена как 85 mm Inner Diameter Expansion Joint и относится к выхлопным сильфонам.

Назначение детали

При работе двигателя элементы выпускной системы нагреваются и изменяют свои размеры. Одновременно двигатель и присоединенные к нему компоненты испытывают вибрационные и механические воздействия.

Сильфон компенсирует небольшие перемещения между соединенными участками выхлопной системы, снижая нагрузку на трубопроводы, соединения и сопряженные компоненты. Caterpillar указывает, что выхлопные сильфоны соединяют выпускные газовые трубы и последовательные турбокомпрессоры.

Как работает сильфон

Гибкая конструкция позволяет компенсировать перемещения элементов выпускного тракта без создания избыточной нагрузки на жесткие соединения.

При нагреве выпускной системы происходит тепловое расширение компонентов. Сильфон воспринимает часть возникающих перемещений и помогает сохранить работоспособность соединения. Кроме того, гибкий участок снижает передачу вибрационных воздействий от двигателя на остальные элементы выхлопного тракта.

Преимущества:

компенсация тепловых перемещений выпускной системы;
снижение механической нагрузки на соединения;
поглощение части вибраций;
сохранение гибкости выхлопного тракта;
исполнение из нержавеющей стали;
точное соответствие каталожной конструкции;
применение в выпускной системе двигателя Caterpillar C15.

Caterpillar указывает, что оригинальные детали производятся по заданным спецификациям с учетом требований к долговечности и надежности эксплуатации.

Признаки необходимости замены

Состояние сильфона рекомендуется проверять при обнаружении:

трещин или разрывов металлического элемента;
следов утечки выхлопных газов;
повреждения гофрированной части;
деформации корпуса;
необычного шума в районе выпускной системы;
появления копоти около соединения;
повышенной вибрации выпускного тракта.

Особое внимание следует уделять сильфону при ремонте турбокомпрессора, выпускного коллектора или других компонентов выхлопной системы.

Причины повреждения

На ресурс компенсатора могут влиять:

постоянное воздействие высоких температур;
циклическое тепловое расширение и охлаждение;
вибрации двигателя;
механические нагрузки;
неправильная установка;
перекос сопряженных элементов;
чрезмерное напряжение выпускного тракта;
естественный износ материала.

При замене важно устранить не только поврежденный сильфон, но и причину чрезмерной нагрузки на него.

Рекомендации перед установкой

Перед монтажом необходимо проверить состояние соединяемых труб и сопряженных элементов выпускной системы. Поверхности должны быть правильно совмещены, а крепеж - установлен в соответствии с требованиями производителя.

Не рекомендуется компенсировать неправильную геометрию или перекос системы за счет гибкости нового сильфона. Если причина предыдущего повреждения не устранена, новый компонент также может подвергаться повышенной нагрузке.

Caterpillar 2276721 - оригинальный каталожный сильфон диаметром 85 мм для двигателя C15, предназначенный для компенсации перемещений и вибраций в выпускной системе и поддержания надежности ее соединений.
