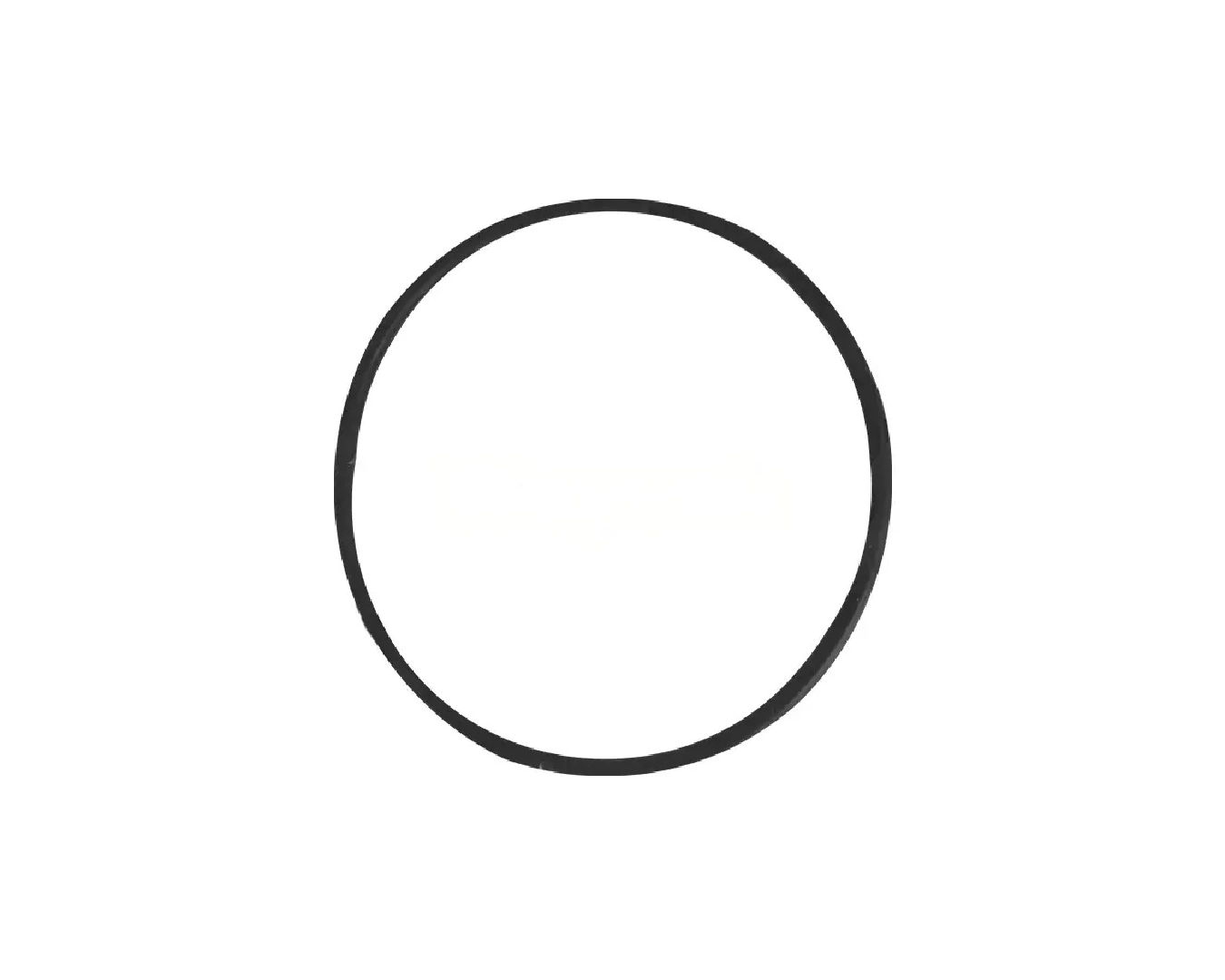

Уплотнение CAT - 2H-3928

Уплотнение Caterpillar - 2H-3928

Уплотнение Caterpillar 2H-3928 - стандартный уплотнительный элемент, предназначенный для герметизации соединений в узлах техники и оборудования CAT. Деталь устанавливается в предусмотренную конструкцией канавку и создает плотный контакт между сопрягаемыми поверхностями.

Корректно подобранное уплотнение помогает предотвратить утечку рабочей среды через соединение и защищает внутреннюю полость узла от проникновения загрязнений. Для надежной работы важно учитывать не только каталожный номер, но и размеры посадочного места, материал и условия эксплуатации.

Материал NBR

В основе уплотнения используется NBR - нитрильный каучук, известный применением в уплотнительных элементах, работающих с нефтяными продуктами и смазочными материалами.

Для указанного материала заявлен рабочий температурный диапазон от -40 до +100 °C. NBR устойчив к воздействию ряда топливных и масляных сред, включая бензин, дизельное топливо с низким содержанием серы и смазочные материалы.

При этом нитриловый каучук не является универсальным материалом для любых рабочих жидкостей. Согласно предоставленным характеристикам, его не рекомендуется применять там, где требуется устойчивость к биодизельному топливу или охлаждающей жидкости.

Перед установкой необходимо сопоставить материал уплотнения с фактической рабочей средой и температурным режимом узла.

Как работает уплотнение

После установки в посадочную канавку кольцо занимает предусмотренное конструкцией положение и обеспечивает контакт с сопрягаемой поверхностью.

При сборке уплотнительный элемент деформируется в пределах, необходимых для формирования герметичного соединения. Благодаря этому уменьшается вероятность прохождения жидкости или другой рабочей среды через стык.

Для корректной работы необходимо соблюдать геометрию посадочного места и не допускать перекручивания, повреждения или чрезмерного растяжения кольца при монтаже.

Особенности конструкции:

• Стандартное исполнение. Деталь относится к стандартному типу уплотнительных колец.

• NBR 75 Shore A. Материал обладает заявленной твердостью 75 единиц по Шору A.

• Точные геометрические параметры. При подборе учитываются внутренний диаметр 107,54 мм и сечение 3,53 мм, а также размеры посадочной канавки.

• Отсутствие покрытия. В характеристиках для 2H-3928 покрытие не указано.

• Опорное кольцо. В предоставленной спецификации в качестве соответствующего элемента указано опорное кольцо 1K-7095.

Где важно применение правильного уплотнения

Даже незначительное несоответствие размеров может повлиять на работу уплотнительного соединения. Поэтому при ремонте необходимо учитывать:

• внутренний и наружный диаметр;
• размер поперечного сечения;
• геометрию канавки;
• материал уплотнения;
• рабочую температуру;
• тип контактирующей жидкости;
• наличие или отсутствие опорного кольца.

Перед монтажом следует очистить посадочную поверхность и проверить ее на наличие задиров, загрязнений и других повреждений.

Условия эксплуатации NBR

Нитрильный каучук подходит для ряда задач, связанных с контактом с маслами, топливами и смазочными материалами. Для детали 2H-3928 указан температурный диапазон -40…+100 °C.

При этом характеристики материала необходимо учитывать применительно к конкретной рабочей среде. Использование NBR там, где требуется повышенная стойкость к биодизелю или охлаждающей жидкости, не рекомендуется согласно предоставленным данным.

Важные примечания

Фактический цвет уплотнительного кольца может отличаться от изображения в каталоге или на фотографии товара.

Указанные размеры и сведения о материале следует рассматривать как техническую справочную информацию при подборе. Перед заказом и установкой необходимо проверить соответствие детали конкретному узлу и требованиям оборудования.

Краткая информация о товаре

Уплотнение CAT 2H-3928 - стандартное резиновое уплотнительное кольцо из NBR (нитрильного каучука) с твердостью 75 Shore A.

• Каталожный номер: 2H-3928
• Материал: NBR, нитриловый каучук
• Цвет: черный
• Сечение: 3,53 мм
• Внутренний диаметр: 107,54 мм
• Наружный диаметр: 114,6 мм
• Температурный диапазон: -40…+100 °C
• Опорное кольцо: 1K-7095
• Тип: стандартное уплотнительное кольцо.
