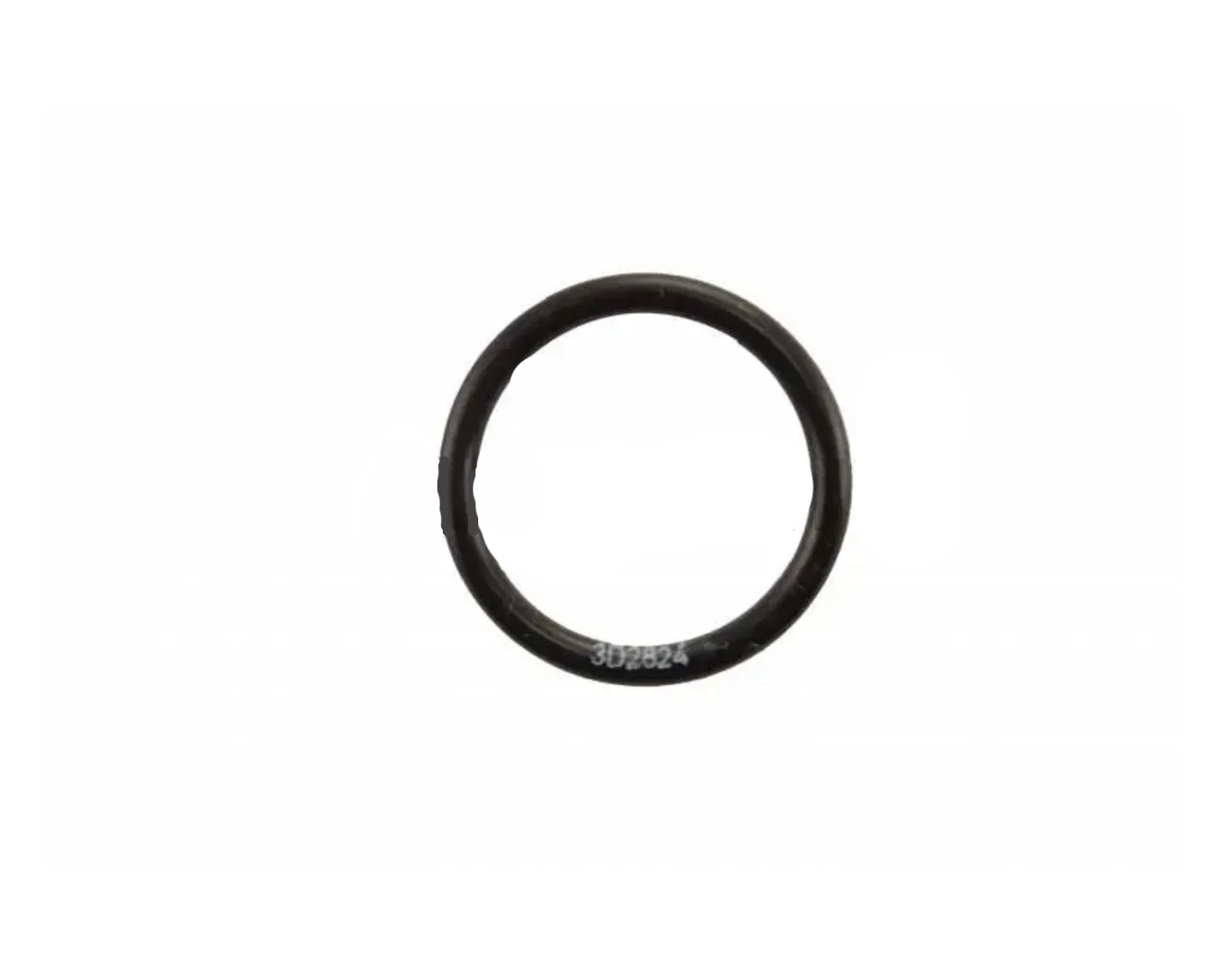

Уплотнительное кольцо для двигателя Caterpillar - 3D2824

Уплотнительное кольцо Caterpillar - 3D-2824

Уплотнительное кольцо Caterpillar 3D2824 - эластичный элемент герметизации, предназначенный для соединений с прямой резьбой и применения в различных системах техники Cat. Кольцо устанавливается в предусмотренную конструкцией канавку и при затяжке соединения создаёт плотный барьер, препятствующий утечке рабочей жидкости.

Оригинальная деталь 3D-2824 относится к категории Cat STOR O-Ring Seals и рассчитана на применение в соединениях SAE с размером 1-1/16-12. Производитель указывает использование кольца в статических уплотнениях, а также в некоторых соединениях, где присутствует относительное перемещение деталей.

Назначение 3D2824

Основная задача уплотнительного кольца - обеспечить герметичность сопряжения двух компонентов. Эластичный материал заполняет рабочую зону соединения и компенсирует небольшие неровности поверхностей, благодаря чему рабочая среда не выходит наружу.

3D-2824 используется в различных узлах двигателя и оборудования Cat, включая трубопроводы и соединения гидравлических и других рабочих контуров.

Правильно подобранное кольцо помогает:

• исключить утечку рабочей жидкости через соединение;
• защитить узел от попадания загрязнений;
• сохранить необходимое уплотнение при рабочих нагрузках;
• снизить вероятность потери герметичности;
• предотвратить загрязнение окружающих компонентов техническими жидкостями.

Конструкция и материал

Caterpillar выпускает 3D-2824 из NBR - нитрильного каучука, также известного как нитриловый или бутадиен-нитрильный каучук. Твёрдость материала составляет 90 Shore A. Официальная документация Cat также относит этот O-Ring к соединениям STOR и указывает размер Dash -12.

NBR применяется для уплотнений, работающих с широким спектром технических жидкостей. Для 3D-2824 каталог Cat указывает совместимость с углеводородными топливами, нефтяными смазочными материалами, силиконовыми маслами и смазками, этиленгликолем, водой и охлаждающими жидкостями на водной основе.

Преимущества уплотнительного кольца 3D-2824

Надёжная герметизация. Правильная геометрия кольца обеспечивает необходимое сжатие в посадочном месте.

Износостойкий материал. Нитрильный каучук применяется в условиях контакта с различными эксплуатационными жидкостями.

Точное исполнение. Cat указывает, что размеры O-Ring выдерживаются с малыми допусками для корректной посадки в уплотнительной канавке и получения требуемой степени сжатия.

Универсальность применения. Одна и та же каталожная деталь используется в большом количестве моделей Cat - от промышленных двигателей до строительной и карьерной техники.

Где применяется

Каталог Caterpillar содержит широкий перечень оборудования, для которого предусмотрено применение 3D-2824. В частности, деталь встречается в совместимых конфигурациях следующих двигателей:

• 3114;
• 3116;
• 3304;
• 3304B;
• 3306;
• 3306B;
• 3406;
• 3406B;
• 3406C;
• 3406E;
• 3408;
• 3408B;
• 3408C;
• 3412;
• 3412C;
• 3508;
• 3508B;
• 3512;
• 3512B;
• 3512C;
• 3516;
• 3516B;
• C7;
• C9;
• C9.3;
• C11;
• C13;
• C15;
• C18;
• C32;
• D379;
• D379B;
• D398;
• D398B;
• D399;
• G3508;
• G3512;
• G3516;
• G3520H.

Официальный перечень Caterpillar значительно шире и включает также генераторные установки, экскаваторы, погрузчики, карьерные самосвалы и другое оборудование.

Когда требуется замена

Уплотнительное кольцо относится к расходным элементам, состояние которых непосредственно влияет на герметичность соединения. Замена необходима при обнаружении повреждений, потере эластичности, деформации или появлении течи в области соединения.

Также рекомендуется устанавливать новое кольцо при разборке соответствующего соединения, если старый уплотнительный элемент уже использовался и не может гарантировать первоначальное качество герметизации.

Перед монтажом следует проверить посадочную канавку и сопрягаемые поверхности.

Правильный подбор детали

Для заказа необходимо ориентироваться именно на каталожный номер 3D-2824, а не только на внешнее сходство кольца. Даже небольшая разница во внутреннем диаметре или толщине сечения может привести к недостаточному либо чрезмерному сжатию уплотнения.

Caterpillar указывает, что изменение заводской конфигурации оборудования способно повлиять на совместимость деталей.

Каталожные обозначения

Caterpillar p/n:

• 3D2824
• 3D-2824
• CA3D2824

Наименование: уплотнительное кольцо

Тип: Cat STOR O-Ring, SAE 1-1/16–12, Dash -12.
