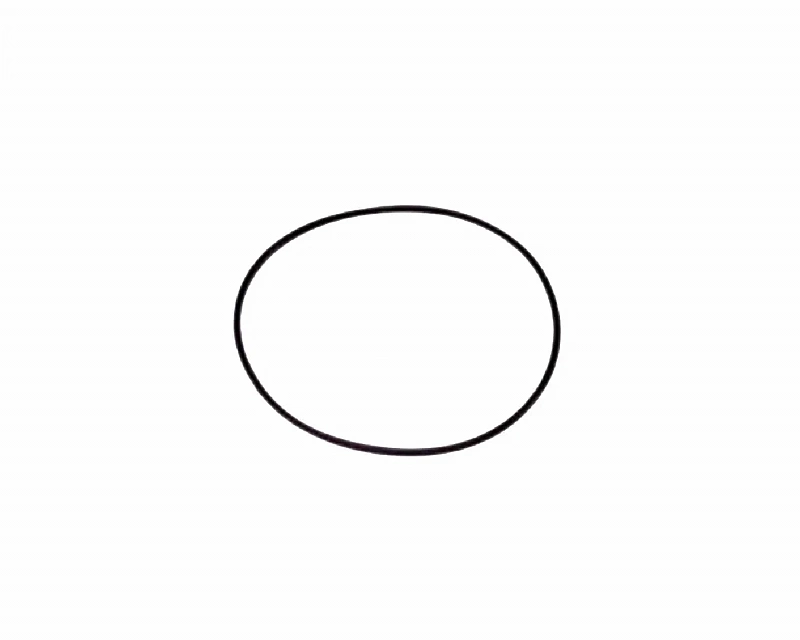

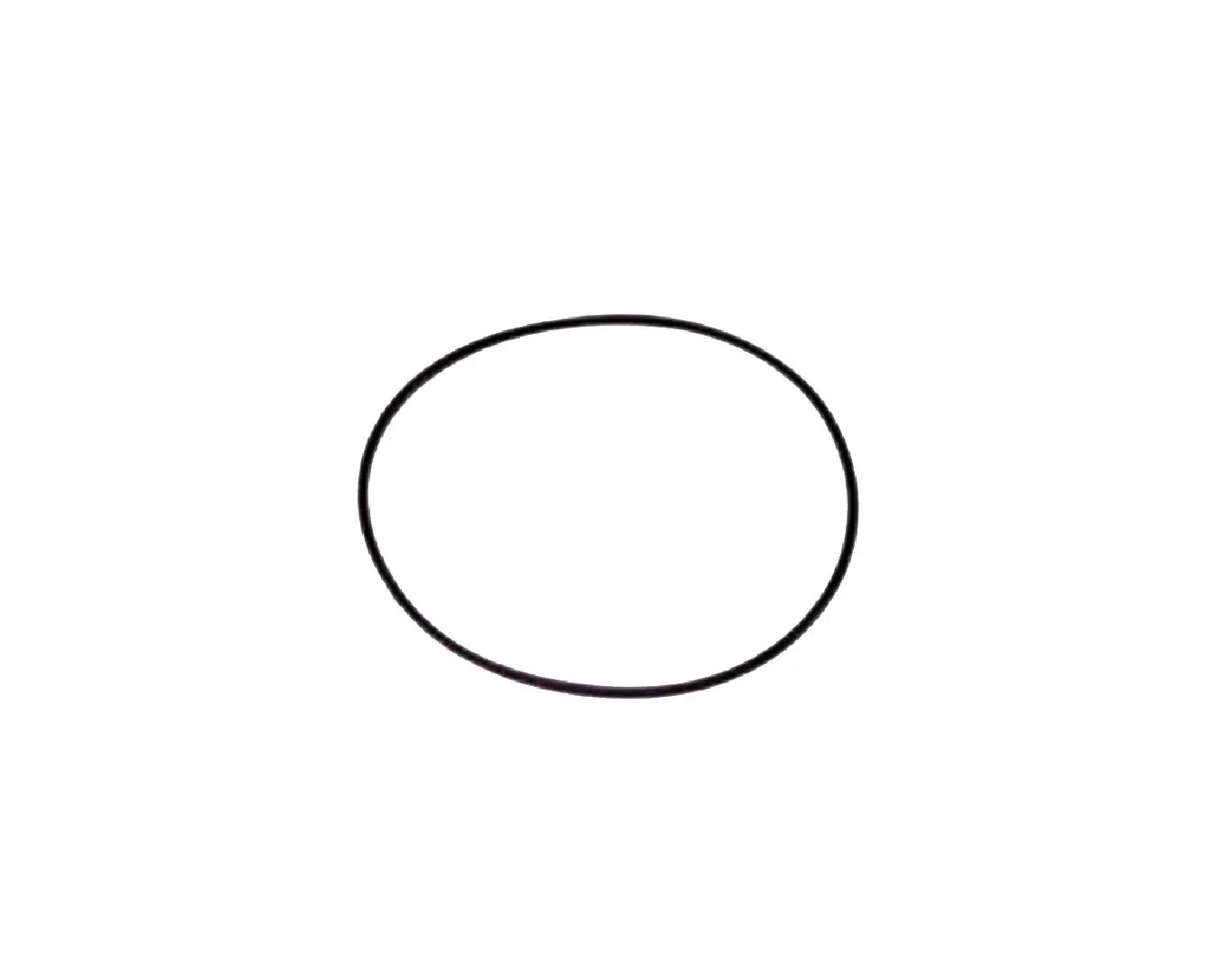

Уплотнительное кольцо для двигателя Caterpillar - 5H6734

Под заказ

Деталь используется, в частности, в составе водяного насоса, где от качества уплотнения зависит отсутствие утечек рабочей жидкости и стабильная работа узла.

Запрос стоимости и сроков

В лизинг

Обзор Вопросы Отзывы

Уплотнительное кольцо для двигателя Caterpillar - 5H6734

Уплотнительное кольцо Caterpillar 5H6734 - эластичный элемент для герметизации соединений в системах двигателя и оборудования Cat. Деталь используется, в частности, в составе водяного насоса, где от качества уплотнения зависит отсутствие утечек рабочей жидкости и стабильная работа узла.

Оригинальное кольцо 5H-6734 имеет круглое поперечное сечение и изготовлен из нитрильного каучука NBR. Конструкция рассчитана на создание плотного соединения между сопрягаемыми поверхностями без применения дополнительных сложных уплотнительных элементов.

Назначение детали

Главная задача кольца 5H-6734 - обеспечить герметичность посадочного соединения. При установке в предусмотренную канавку эластичный материал прижимается между сопрягаемыми поверхностями и препятствует прохождению рабочей жидкости через место соединения.

В составе водяного насоса уплотнение помогает сохранить герметичность контура охлаждения и защищает окружающие элементы от попадания охлаждающей жидкости.

Исправное кольцо позволяет:

предотвращать утечки жидкости;
сохранять герметичность соединения;
компенсировать небольшие неровности сопрягаемых поверхностей;
снижать риск загрязнения прилегающих деталей;
поддерживать нормальную работу узла водяного насоса.

Конструкция и материал

Для изготовления 5H-6734 используется NBR - нитрильный бутадиеновый каучук. Твёрдость материала составляет 75 Shore A.

Нитрильный эластомер широко используется в уплотнительных элементах благодаря сочетанию упругости, стойкости к износу и способности сохранять рабочие свойства в различных эксплуатационных условиях.

Caterpillar отмечает, что материалы оригинальных O-Ring подбираются с учётом воздействующих на уплотнение жидкостей, температур и давления. Кроме того, производитель выдерживает размеры колец в заданных допусках, чтобы обеспечить правильную посадку и необходимое сжатие в канавке.

Почему важно состояние уплотнения

Кольцо является небольшим по размеру компонентом, однако его состояние напрямую влияет на герметичность соединения. При повреждении, неправильной установке или естественном старении эластомера в месте соединения может появиться течь.

Для системы охлаждения это особенно важно: утечка рабочей жидкости способна привести к снижению её количества в контуре и потребовать дополнительной диагностики узла.

При разборке соединения рекомендуется внимательно осматривать старое кольцо. Если оно имеет трещины, надрывы, деформацию, потерю эластичности или другие повреждения, его следует заменить.

Признаки необходимости замены

О необходимости установки нового 5H6734 могут свидетельствовать:

появление следов охлаждающей жидкости около соединения;
нарушение герметичности водяного насоса;
деформация старого кольца;
трещины или повреждения поверхности;
заметная потеря эластичности;
повторная сборка узла после демонтажа уплотнения.

Перед установкой нового кольца необходимо проверить посадочную поверхность, канавку и сопрягаемые компоненты.

Правильная установка

Для получения надёжного уплотнения посадочное место должно быть очищено от загрязнений, старого материала и посторонних частиц. Кольцо устанавливают без перекручивания и повреждения рабочей поверхности.

Даже качественная оригинальная деталь не обеспечит необходимую герметичность, если при монтаже она была защемлена, растянута сверх допустимого или установлена с перекосом.

Совместимость

Каталог Cat предусматривает применение 5H-6734 на широком спектре оборудования. Среди указанных совместимых моделей присутствуют:

3508, 3512, 3512B;
3516, 3516B, 3516C, 3516E;
3606;
G3508;
G3512;
G3516C;
G3520C;
G3520E;
PM3508;
PM3512;
PM3516;
PMG3516;
PP3516;
SR4, SR4B, SR4BHV, SR5;
XQ2280;
XQC1200;
XQC1600.

Официальный перечень Cat также включает различные типы строительной, карьерной и промышленной техники, в которых используется соответствующая конфигурация узла.

Caterpillar предупреждает, что изменения заводской конфигурации могут повлиять на совместимость детали.

Преимущества:

Точное соответствие размерам. Параметры детали рассчитаны для корректной установки в предусмотренное посадочное место.
NBR-материал. Нитрильный каучук применяется в уплотнениях Caterpillar с учётом требований к рабочим жидкостям, температуре и давлению.
Надёжная герметизация. Кольцо препятствует выходу жидкости через сопряжение и помогает сохранить герметичность узла.
