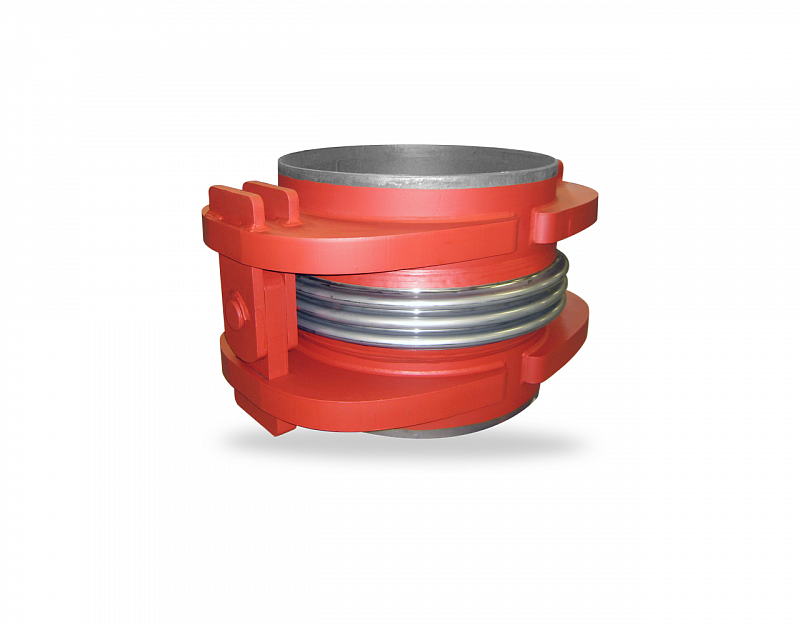

Компенсаторы Eagle Burgmann типа AN
5 (1 голосов)
Связанные специальные металлические компенсаторы для общего применения под давлением.
| Диаметр | DN 40 ... DN 1600 |
| Давление | макс. 50 бар изб. (1160 фунтов на кв. дюйм изб.) |
| Температура | 700 °C (1292 °F) |
Преимущества компенсаторов типа AN
Короткая длина сборки
Универсально применимо
Для типов AN не требуется проектирование точек крепления для получения осевой нагрузки благодаря установленному оборудованию.
Широкие возможности настройки конструкции: геометрия сильфона, варианты материалов и их комбинации.
Многослойные сильфоны с низкой жесткостью пружины и длительным сроком службы.
Описание элементов:
- Сварной конец
- Петля
- Выступ
- Меха
- Лайнер
Преимущества бренда
Высокая надежность
Уплотнения отличаются повышенной надежностью (не имеют утечек и не оставляют следов масла или смазки в водном пути)
Работа со сложными средами
Подходят для эксплуатации в экстремальных условиях, возможно применение в пресной, в морской воде, агрессивными химическими средами.
Экономическая выгода
Стоимость владения ниже, чем у аналогов
Материалы
- Сильфон: 1.4541 (AISI 321); 1.4301 (AISI 304); 1.4306 (AISI 304L); 1.4401 (AISI 316); 1.4404 (AISI 316L); 1.4571 (AISI 316Ti); 1.4828 (AISI 309); 1.4547(254 SMO); 2.4816 (Inconel® 600); 2.4856 (Inconel® 625/LCF); 1.4876 (Incoloy® 800/H)
- Соединения: 1.0038 – (S235JRG2); 1.0460 – (P250GH); 1.0315 – ; 1.0254 (P235TR1); 1.0425 – (P265GH); 1.5415 – (16Mo3); 1.7335 – (13CrMo4-5); 1.4401 (AISI 316); 1.4404 (AISI 316L); 1.4541 (AISI 321)
- Фланцы: 1.0038 - S235JRG2; 1.0425 - P265GH; 1.0315 - P235G2TH; 1.0254 (P235TR1); 1.0425 - P265GH; 1.5415 - 16Mo3; 1.7335 – 13CrMo4-5; 1.4404 (AISI 316L); 1.4436 (AISI 316)
Варианты
|
2-слойные испытательные сильфоны 2-слойные (избыточные) сильфоны, позволяют контролировать целостность внутреннего/внешнего слоя сильфона. Оба слоя рассчитаны на полное давление. |
|
Вариант соединения: Сварные концы Каждый конец соединения может быть определен индивидуально. |
|
Вариант соединения: Фиксированный фланец Каждый конец соединения может быть определен индивидуально. |
|
Приварной воротник и свободный/поворотный фланец |
|
Вариант с внутренней футеровкой: Фиксированная футеровка Футеровки защищают сильфон от попадания частиц в среду и обеспечивают более плавный поток на высоких скоростях. |
|
Вариант внутренней облицовки: Фиксированная телескопическая облицовка Вкладыши защищают сильфон от попадания частиц в среду и обеспечивают более плавный поток на высоких скоростях. |
|
Вариант внутренней облицовки: Свободная облицовка Вкладыши защищают сильфон от попадания частиц в среду и обеспечивают более плавный поток на высоких скоростях. |
|
Вариант внешнего кожуха: Защитный кожух, устанавливается на компенсатор Металлические кожухи устанавливаются на компенсатор для защиты тонких металлических сильфонов. |
Технический паспорт EagleBurgmann AN Type (EN)
0.23 МБ,
PDF,
12.06.2026
